一、设备简介

SF6气体泄漏在线监测系统，是根据当前电力系统强调安全生产的形势，为在安装有 SF6设备的配电室的工作人员提供人身健康安全保护而设计、开发的智能型在线SF6气体泄漏在线监测系统。
系统采用最新传感器技术，选用进口高稳定的氧气和SF6气体传感器，连续检测环境空气中SF6 气体含量和氧气含量，当环境中 SF6 气体含量超标或缺氧，能连续进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。
SF6气体以其优异的绝缘和灭弧性能，在电力系统中获得了广泛的应用，几乎成了中压、高压和超高压开关中所使用的唯一绝缘和灭弧介质。正因为SF6 气体的大量使用，其安全性也受到了人们的广泛关注。客观上讲，SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体，对人体没有毒性。但是在高压电弧的作用下或高温时，SF6气体会发生部分分解，而其分解物往往含有剧毒，即便是微量，也能致人非命。当使用以 SF6 气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏来的SF6 气体及其分解物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。因此，研制 SF6 泄漏在线监测系统应用于工业现场，已经变得非常重要。

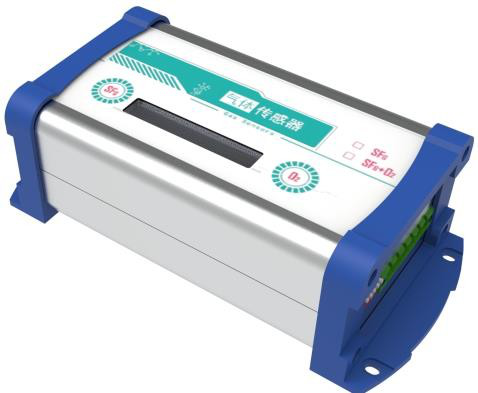

SF6气体泄漏在线监测系统正是满足了电力安全生产的这一需求。整个系统由一台主机、若干只四合一气体传感器（具体数量根据实际使用开关室的开关数量和空间大小而定）组成。四合一气体传感器安装在 SF6开关的下方，用以在线连续检测SF6开关室的氧气浓度和SF6 气体浓度和温湿度。主机具有人体红外探测、语音提示和语音报警等功能。主机通过 RS-485 总线轮询、实时显示各四合一气体传感器的气体浓度数据和温湿度，并在危险时给语音报警信息和控制风机工作。主机还可以通过 RS-485 总线实现与上位计算机的数据传输和系统参数修改，组成计算机对 SF6 气体泄漏在线监测系统。
本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）、SF6主变室等。

3.1.1、主要功能

▶ SF6气体浓度检测和显示功能：
各传感器连续检测并由主机读取和显示GIS室内各监测点处SF6浓度，当 SF6浓度超过设定报警值（厂默认值1000ppm）时，报警并显示数值。
▶ O2浓度检测和显示功能：
各传感器连续检测，并由主机读取和显示GIS室内各监测点处的O2浓度。当浓度低于设定报警值（厂默认值18%）时，报警并显示数值。
▶SF6和O2浓度控制功能：
SF6 气体浓度超标（≧1000ppm）或氧气浓度低于（≦18%）时，控制风机启动通风直到 SF6和O2浓度恢复正常。
▶温度、湿度检测和显示功能：
由就地位置的温湿度传感器实时检测，并由主机读取和显示GIS室内温、湿度值。
▶传感器通信状况显示功能：
各传感器连续检测并由主机读取和显示GIS室各传感器通信状况，如果发生通信故障，则在界面上故障地址现“--”和离线。
▶按时段定时通风功能：
系统可以按时段设定风机每天定时启动和停止，以保证开关室每天都能按需要通风。
▶SF6、O2气体浓度超过报警设置值自动启停风机通风功能：
当 GIS 室内环境中 SF6、O2气体浓度超报警设置值时会自动启动风机进行通风，直至室内环境中 SF6、O2 气体浓度恢复正常值，风机自动停止。
▶强制通风功能：
风机在停止状态时，点击右侧风扇图标，风机会启动，当风机在通风运行时，点击右侧风扇图标，风机将停止。
▶语音提示功能：
当主机开启语言功能时，则系统会在满足规定条件时语音提示告警，提示作业人员进入GIS 室注意。
▶声.光报警功能：
当GIS室环境中SF6、O2气体含量超限时，会发高频报警声和红色灯光闪耀。
▶人体红外感应功能：
当作业人员要进入GIS室前，红外感应器动作，主机会发提示语音。

3.12、技术参数

3.2.1、性能参数

四、系统软件操作

4.1、显示界面

运行状态下，界面显示各测量点SF6、氧气、温度、湿度、风机状态、事件记录。

当测量点超满屏显示时，上下滑动显示界面查看更多传感器信息。
点击右侧风机功能按钮，点击一次提示是否启动风机，在点击一次提示风机是否停止；进行风机强制启停操作。

4.2、报警查询

点击报警查询现报警信息记录界面

度传感器温度上限报警值、环境湿度传感器湿度上限报警值等参数设置，点击其中任意一项时输入操作密码“5102”在点击选项即可对本参数选项进行参数设置。

4.4.2、通讯设置
