产品描述

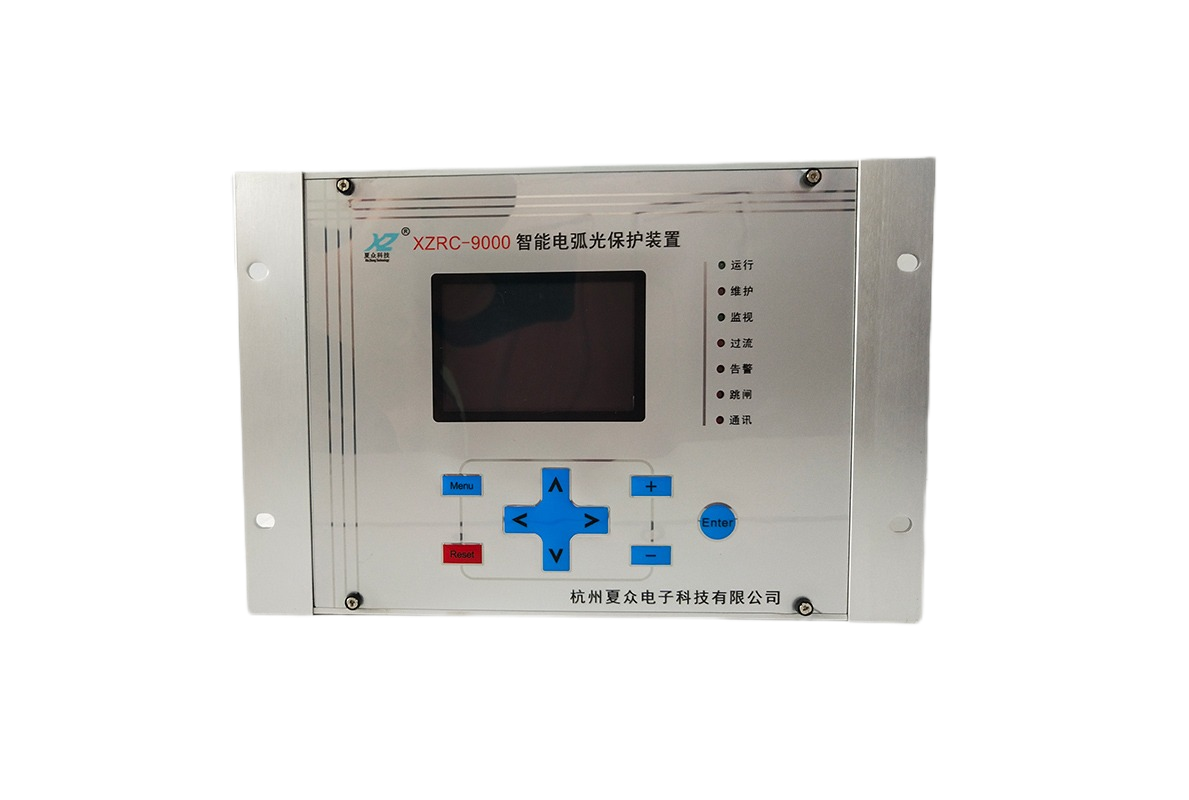

XZRC-9000系列微机电弧光保护测控装置是我公司根据国内实际情况,吸收国外电弧光保护的特点,结合行业检测及保护配置相关规程,自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理,具有保护动作速度快、可靠性高等特点。

在现代供电系统中,由于系统的复杂性,用电的多样性,使系统容易产生电弧光,由于保护装置的判断及动作时间相对比较长,所以常发生系统破坏现象,造成大面积停电事故,同时,恢复用电系统时间比较长,造成损失巨大。针对以上问题,我公司全方位打造了智能电弧光综合安全保护装置。本装置是一个非常效的保护系统安全专家。电弧光危害如下:

电弧光对人员的伤害

感电

侵害肌肉、神经

强光

刺伤眼睛(弧光光强约9000lux,而人眼感受到的最大光强约3000lux)

高温

烧灼皮肤

爆破压

造成坠落及碎片飞射

爆破音

造成耳膜、肺脏震损

毒气

伤害呼吸系统



电弧光对设备的伤害





高温

弧光发生点的温度是19,427℃,是太阳表面温度的二倍

造成铜排、铝排熔毁,气化

造成电缆熔毁,电缆包覆层着火

造成盘体内污损,保护漆焚毁,清理困难

高温、高压的气体极快速就扩散到相邻盘体





爆破压

造成盘体变形、破碎

铜排气化时,体积膨胀67,000倍

空气因高温而膨胀,压力为120kPa(人体能承受的最大压力为7.5kPa)

爆破音

造成盘内强烈震动,使固定元件松脱



装置的主要功能:

高可靠性和安全性

采用检测弧光及过流双判据原理,提供高度可靠和安全的动作性能。

整个系统的连续综合性自检充分保证系统运行的安全性。

 产品自检功能

  弧光点探头具有灯光运行指示功能,显示传感器是否运行良好。

主要特点

■ 功能高度集成化,集保护、测量、控制、通信等多种功能于一体;通用性强,内置保护库,用户可根据运行要求进行组合,减少装置类型和备品备件。

■ RS485接口,保证信息传输的实时性和可靠性。

■ 以DSP数字信号处理器为核心,具有先进内核结构、高速运算能力和实时信号处理等优良特性。

■ 全封闭金属机箱,具有很强的抗静电、抗电磁干扰、抗机械振动能力,适合于分布式就地安装在开关柜上;装置设计新颖,结构合理,便于安装、配线和调试。

■ 表面贴工艺,重要器件(如电源模块、互感器、继电器、液晶显示器、接线端子等)均采用国内外知名企业的成熟产品,保证了装置平均无故障时间达100000小时。

■ 国际通用输入电源模块,兼容85~264V交流或直流工作电源,降低了对工作电源的要求。

■ 完善的自检能力,发现装置异常能自动告警;

■ 人机接口符合人机工程设计要求,菜单化设计,全中文图形显示。可显示内容包括测量数据、开关状态、实时波形、事件记录、保护定值和系统参数等等。

■ 具有事件记录和故障录波功能。事件记录时间分辨率小于1ms,可在线记录事件80条;故障录波记录密度每周波24点,记录长度达6个周波。

■ 防雷电、静电、感应电压,采用二次抑制新技术,专用集成电路,确保系统设备的安全运行。

产品适用范围

    智能电弧光综合安全保护装置适用于发电、变电和用电企业的110V~110kV电力系统。

     其目前主要应用领域:

     开关柜内中低压母线保护

     箱式变电站保护

     风能发电机保护

     整流柜保护

电缆接头和母排接头保护



智能电弧光综合安全保护装置通过检测弧光传感器和电流等信号,准确判断是否发生弧光,并在小于1mS内进行动作的高科技产品。其由高速弧光保护模块和传感器组成。

高速弧光保护模块支持光点传感器和光纤传感器技术,一台高速弧光保护模块可支持24路传感器,这24路传感器可根据现场需要进行任意组合。

高速弧光保护模块内建过流保护模块,同时监测A、B、C三相电流,可以在3mS内判断线路是否发生短路和过流。
