产品技术原理综述

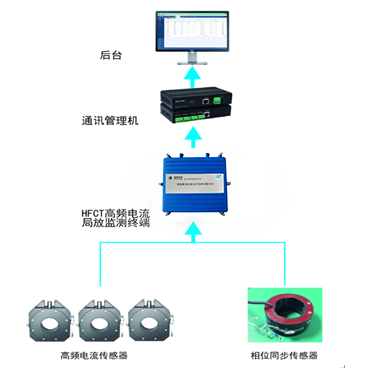

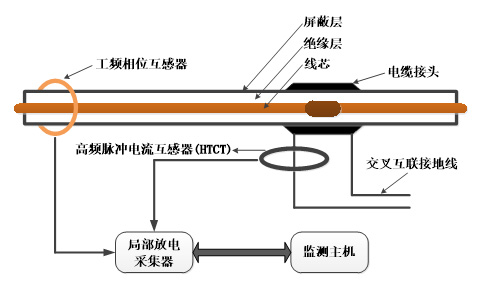

通过安装在电缆接头接地线上的高频脉冲电流传感器，来耦合电缆本体里的局部放电脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至局部放电采集器，对模拟信号经过放大、模数转换后变成数字信号再传送至监测主机。工频相位互感器采用罗氏线圈耦合电缆本体的工频信号，用于同步采集器。该系统可通过4G/光纤/RS485/以太网的方式将数据发送至后台服务器，可支持ModBUS RTU通讯协议。系统结构图如下图所示。
产品功能
高压电缆局部放电在线监测系统适用于6kV至500kV等级电缆局部放电在线监测，能实时显示各个接头及各段电缆局部放电幅值、频次、确定放电点相对位置，必要时给出报警，并能存储测试谱图、放电趋势，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。
系统最小测量放电幅值：2pC，脉冲电流传感器的频率范围为1M-100MHz。
系统采用模拟滤波 、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等综合抗干扰措施，使测试数据真实可靠。
产品特点及优势
基于脉冲电流法（IEC60270标准）的局部放电监测技术，可检测2pC以上局放信号。
带通滤波技术与噪声识别及剔除算法联合运用，可有效识别局放信号。
测量系统可以监测电缆的放电幅值、相位、次数等参数；能显示放电趋势图、设置报警、进行历史查询等功能。
工频相位互感器耦合电缆本体的工频信号，使采集同步。
可采用4G网络通讯，成本低，传输距离远，稳定可靠。

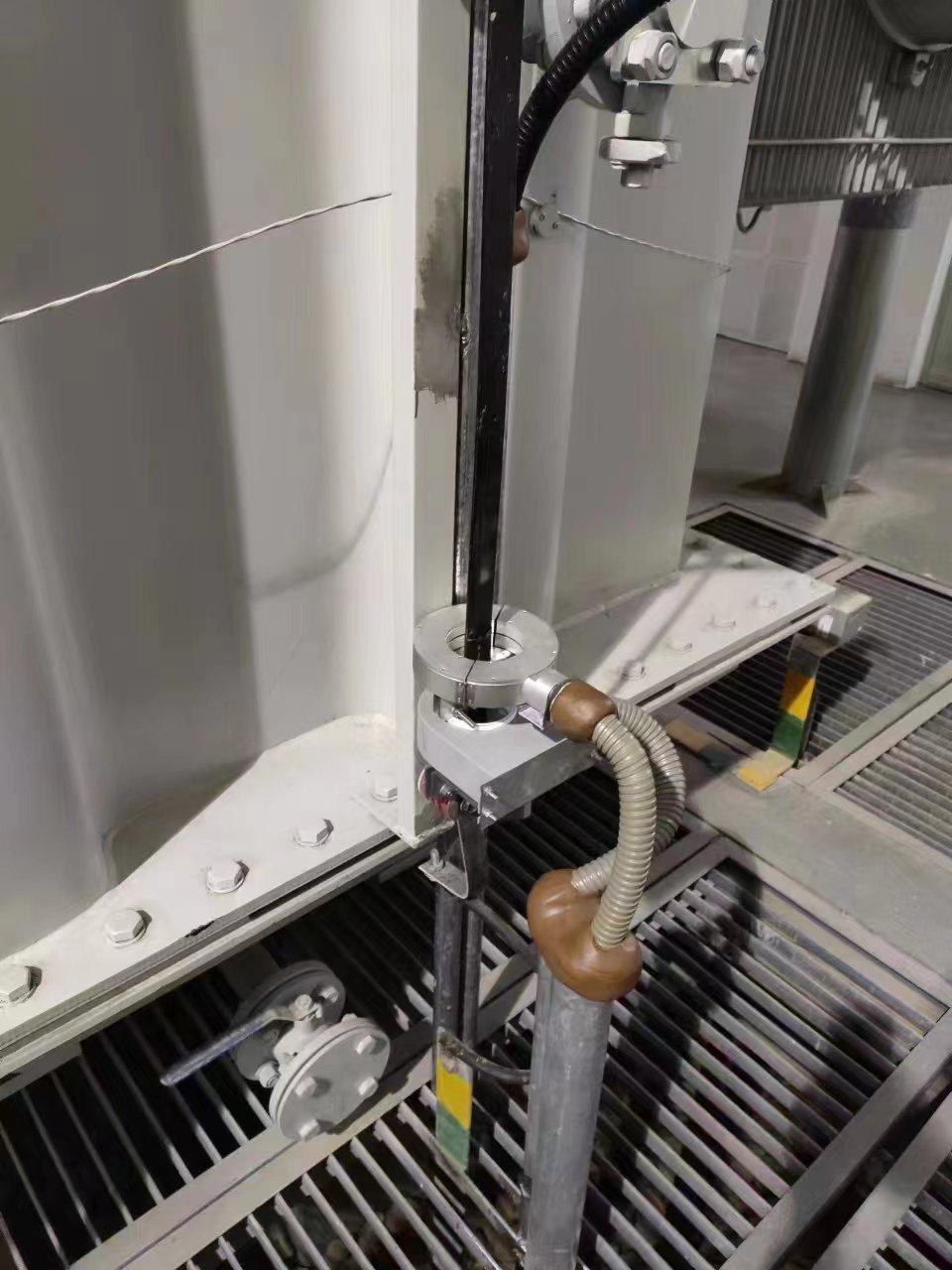

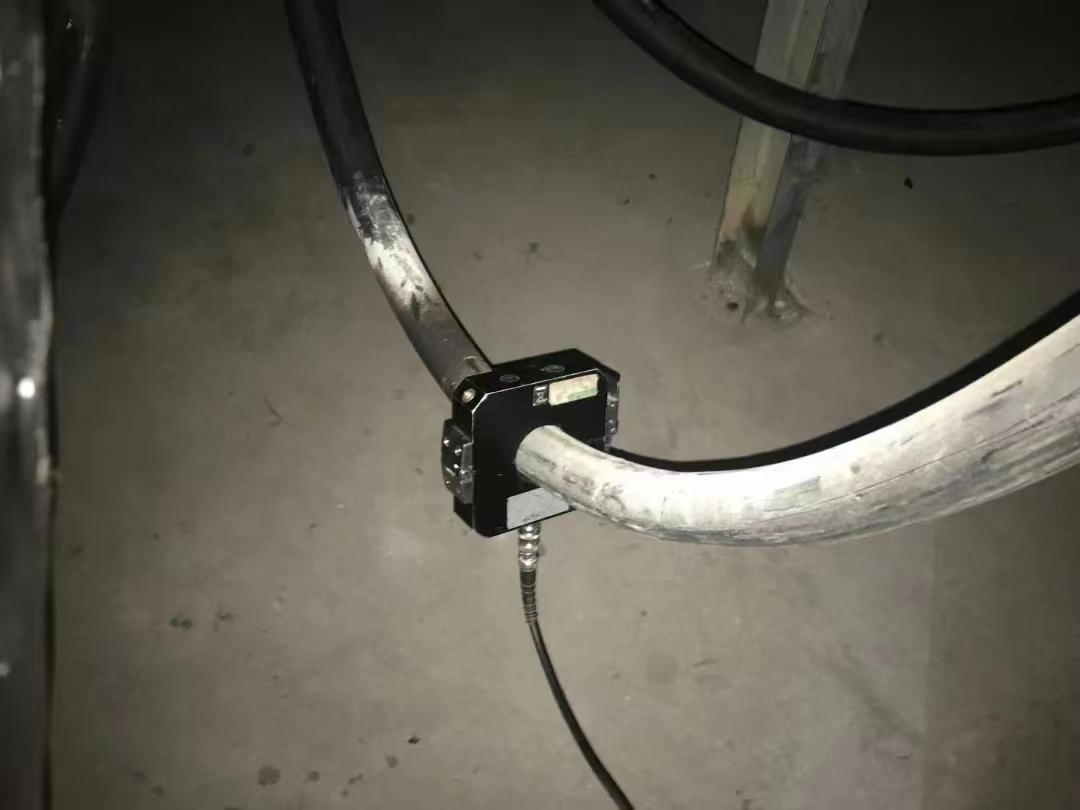

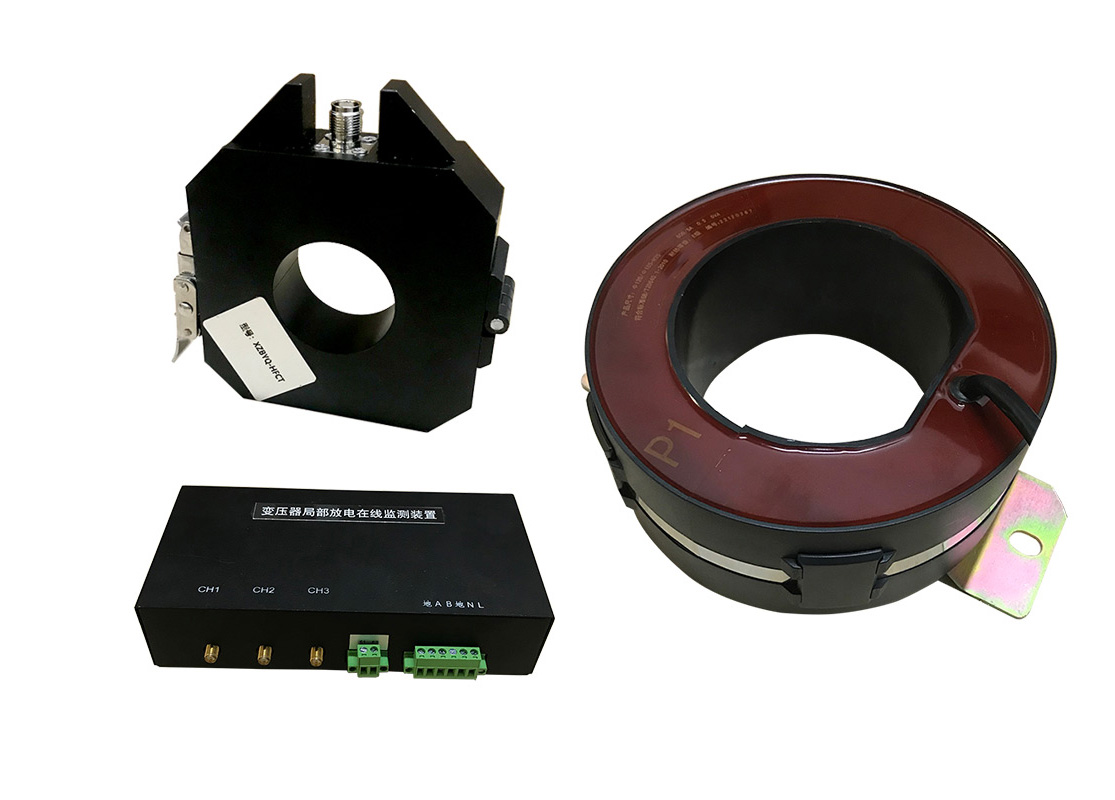

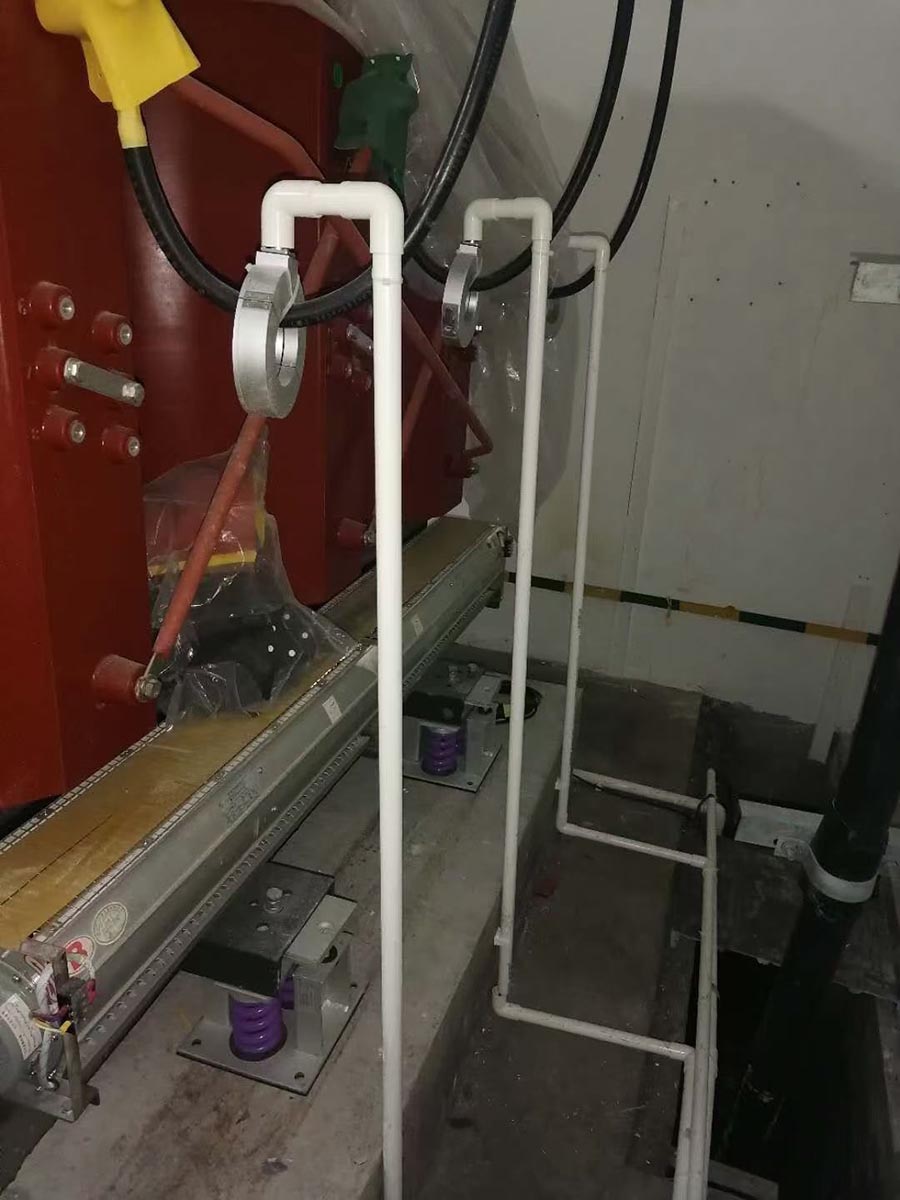

采用开合式钳形传感器，结构紧凑，拆卸安装方便，不需要停电，可以很方便的对重点站、重点设备、异常设备进行长期监测。
