产品描述




产品特点：

产品名称 防沙滤尘一体化百叶窗/防水滤尘百叶窗/防水防沙通风窗/防水滤尘装置
规格型号
主体材质 铝合金AL6063
表面处理 本色阳极氧化；
防护等级 IP65(有第三方检测报告)
功能 通风散热，进风过滤功能，具有防雨、防水、防雪、防风沙、防沙尘和空气过滤作用；
性能描述 1、百叶窗叶片为双S型结构，叶片为环环相扣，强制改变进风的走向为非直线路径，经过多次拐弯通   道由室外进入到室内，强有力的抵御沙尘颗粒随风进入到室内，沙尘颗粒及雨水碰撞到叶片的时候， 自动反弹往外流出来，另外百叶窗根部开设有排水孔，有雨水溅入后，水自动从底部的排水孔往外  流出，具有较强的防雨、防水、防雪、防沙功能。
2、以任意方向和角度对百叶窗进行喷水均能做到滴水不进。同时百叶窗后端加装有滤尘网，能有效过 滤掉从室外进入到室内的空气中自带的灰尘，保证室内空气干净，避免室内电气设备及相关器件受 灰尘侵扰；滤尘网打开之后，可以轻松从滤网内侧面取出滤棉，更换新的滤棉；
3、滤尘网打开方式为抽插式，且为外部维护，无需进入箱体内，省时省力。
应用领域 1、用于长期有通风要求的机房，集装箱房尤其是光伏箱，储能箱，SVG箱，箱变，充电桩及其他特殊 电气设备机箱机柜的进风口；
2、主要用于光伏电站、风电场、火电站，变电站中的SVG室、高压变频器室、光伏逆变房、柴油发电 机组机房、等电气设备机房的进风口；
3、主要用于沙漠地区或沙尘暴严重地区且有通风要求的电厂汽机房、锅炉房以及控制楼等；
4、主要用于工业空调、通风净化、桥梁除尘、机场、造船等建筑行业；
订购形式 根据用户要求定制，任何尺寸规格均可制作，并提供整体通风排风散热解决方案

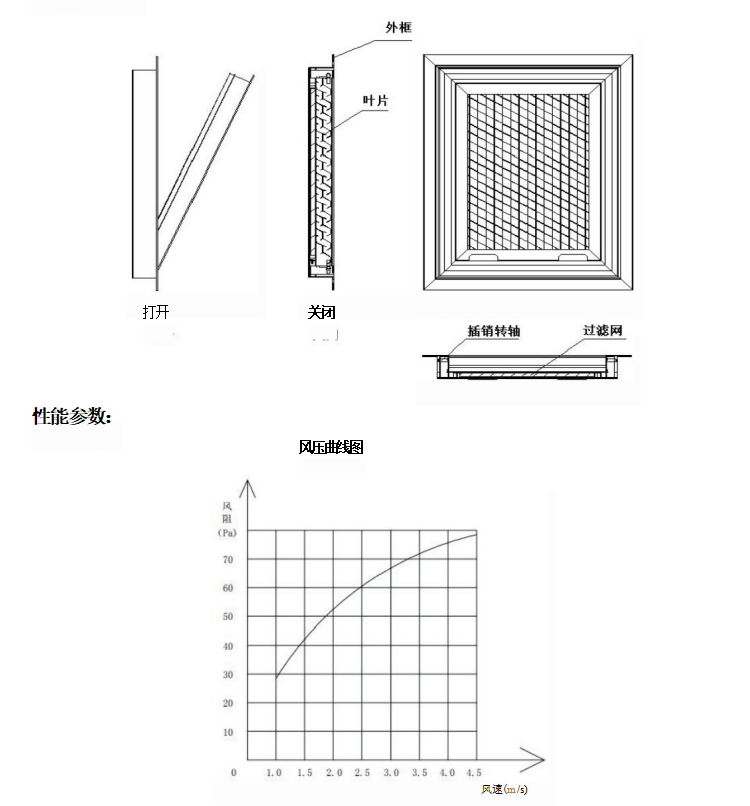

结构理图：

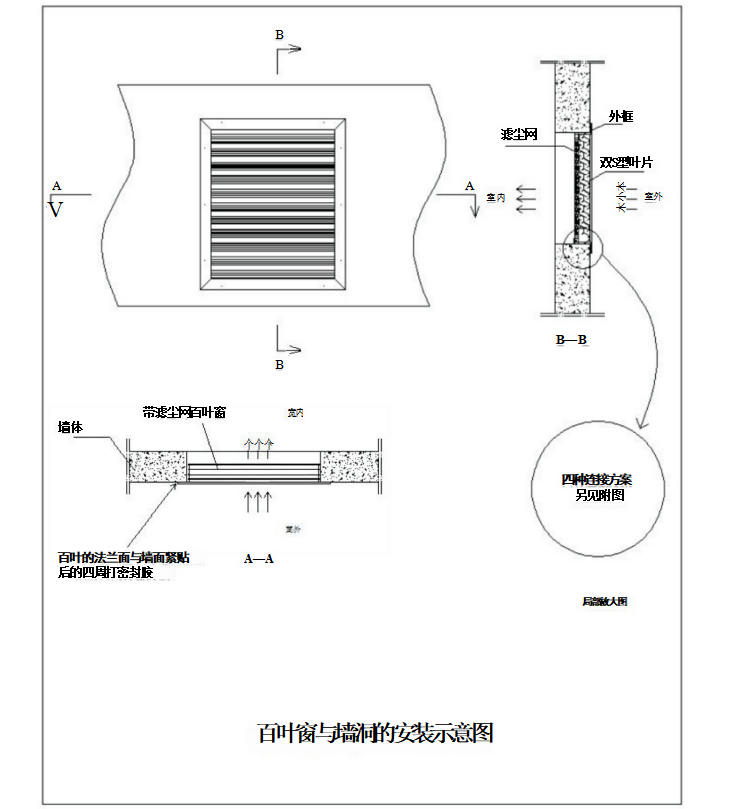

安装示意图：

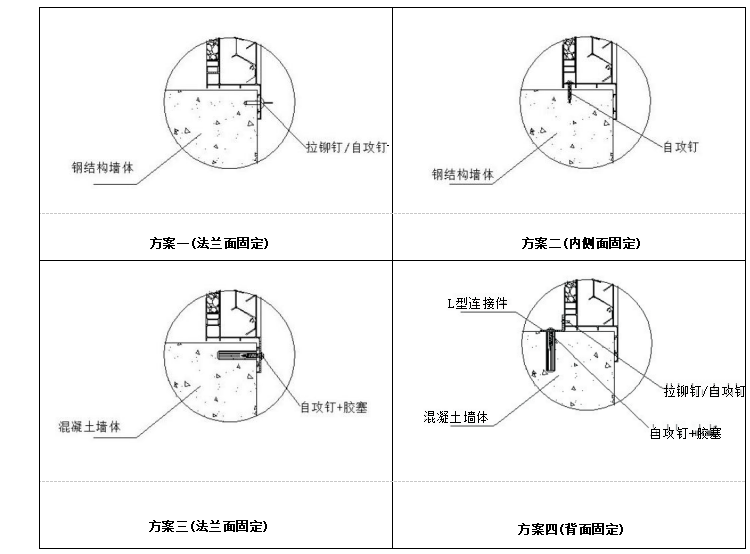

百叶窗与墙洞连接固定方案图：


备注说明
1、若安装洞口为水泥砖墙，需墙洞开好之后，百叶窗从外往内嵌入墙洞，百叶窗面板上进行钻孔，对应位置的墙体  也进行钻孔，并塞入胶塞，然后通过自攻钉进行锁紧紧固；也可以在百叶窗内侧面进行打孔与墙体连接安装，百叶窗 框体与墙体四周的缝隙可以使用聚氨酯泡沫填缝剂或水泥砂浆塞缝；
2、若安装洞口为钢结构，如集装箱房或机柜箱变等，百叶窗从外往内嵌入墙洞，百叶窗面板上进行钻孔，对应位置  的墙体也进行钻孔，然后通过拉铆钉或自攻钉进行紧固；也可以在百叶窗内侧面进行打孔与墙体连接安装，百叶窗框 体与箱体四周的缝隙可以使用密封胶密封；
3、安装的时候，百叶窗上下不能颠倒过来安装，颠倒之后将没有防沙尘及防水作用；
