XZCW低压有源无线回路监测系统，是为了实现低压配电智能化、自动化需求而开发的物联网系统，对低压回路状态数据进行全面的监测。该系统通过实时在线监测电缆、母排等温度、电流、电压、带电状态等信息及时对线路的隐患进行预警、及早获取早期的安全隐患，保障用户用电安全。

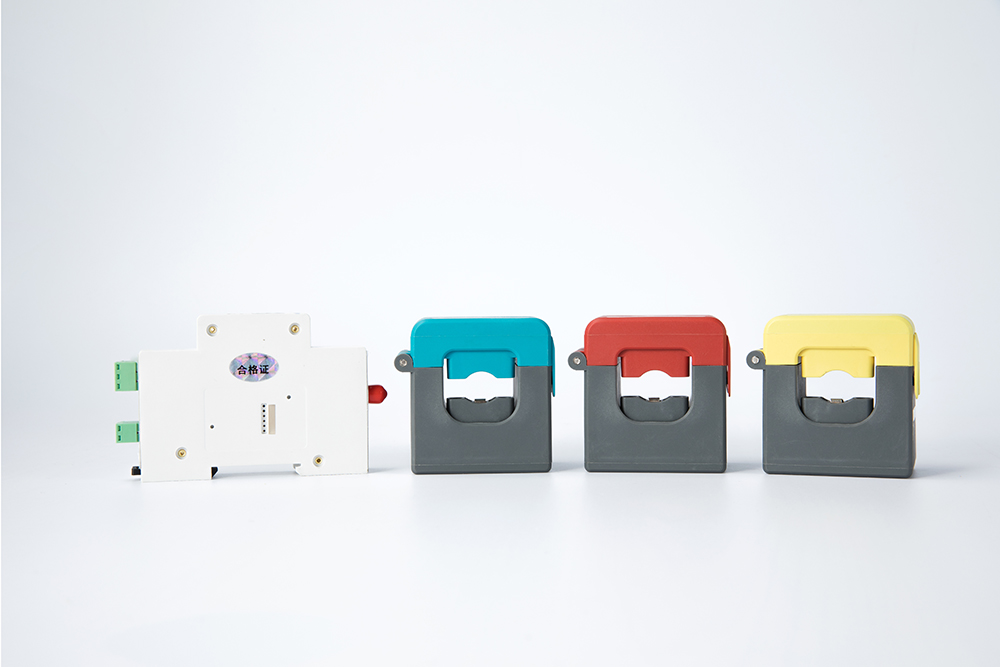

XZCW系列有源无线回路监测系统，由低压有源无线回路监测传感器、无线接收处理终端、后台监控软件三部分组成。
产品功能描述
双电源供电：
感应交流回路的电磁能量并将其转化成电能，为传感器提供工作电源。当被测物通过交流电流大于 0.5A 时，传感器即可启动工作；如果线路中的电流小于启动电流或线路处于停电状态，可使用传感器内的备用电池供电，保持传感器的正常工作。
无线数据传输
传感器可根据设定的采集频率，可测量回路表面温度、回路电流，实现回路温度和电流的同时在线监测、同时传感器可根据搜集能量的多少自动调节测量时间间隔。
性能参数：
| 适用范围 |
| 产品型号 |
XZCW-107K-10 |
XZCW-107K-30 |
XZCW-107K-35 |
| 被测物电流范围 |
≤200A，AC |
≤400A，AC |
≤600A，AC |
| 外形尺寸（长*宽*高，mm） |
47mm*44mm*33mm |
63mm*57mm*36mm |
76mm*76mm*44mm |
| 被测线缆外径范围 |
Ø8mm~Ø10mm |
Ø18mm~ Ø29mm |
Ø25mm~ Ø35mm |
| 电压等级 |
0.4kV (50～60Hz) |
| 传感器类型 |
接触式测温 |
| 测温范围 |
-25℃~ 150℃ |
| 测温分辨率 |
0.1℃ |
| 测温精度 |
±2.0℃ |
| 电流测量精度 |
≤1%FS |
| 无线频率 |
433MHz |
| 无线功率 |
10dbm |
| 无线传输距离 |
≦150m（空旷） |
| 能量源 |
工频磁场+可更换高温锂电池 |
| 温度、电流采集与发射周期 |
工频磁场：10S（一次电流 1A 以上）；电池：5min |
| CT 取电最小启动电流 |
0.5A，AC |
| 最小启动电流冷启动时间 |
≤5min |
| 工作温度范围 |
-40~85 °C |
| 工作湿度范围 |
5~95%相对湿度非凝露 |
| 存储温度 |
-20 ~ 55 °C |
| 防护等级 |
IP42 |
| 安装方式 |
卡扣式安装 |

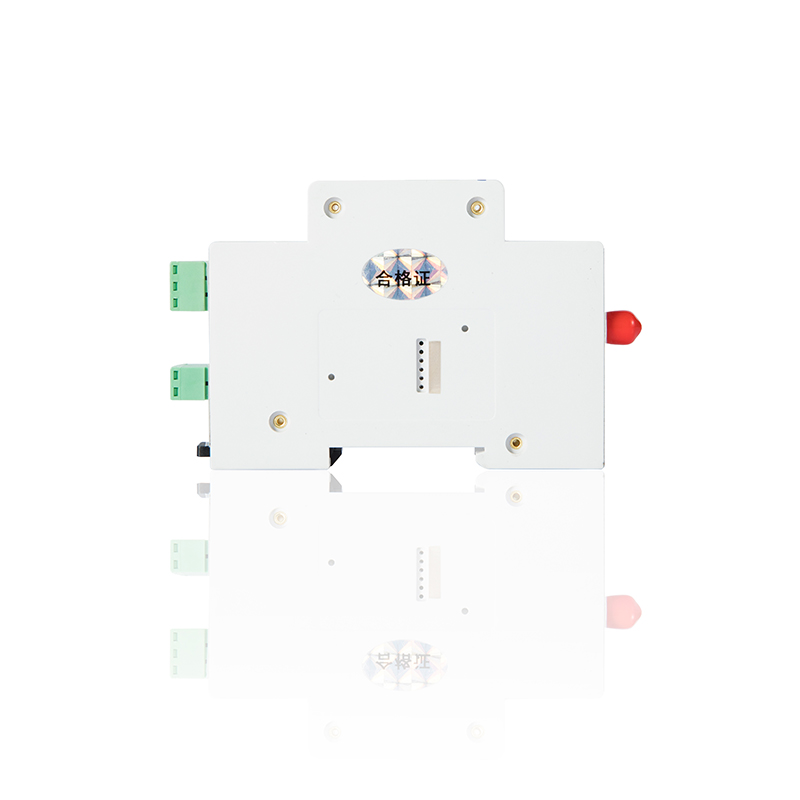

无线接收装置
为了适应现场各种应用的需要，开发了一系列无线接收装置，装置带有多种通讯协议可以灵活的接入各种系统中。
|
|
|
|
|
|
|
外形尺寸
|
88*59*37mm
|
90*65*25mm
|
150*130*60mm
|
188*122*38mm
|
|
接入传感器数量
|
120
|
240
|
240
|
240
|
|
显示方式
|
无线显示
|
无显示
|
4.3寸彩屏
|
7寸触摸屏
|
|
工作电源
|
AC/DC220V DC9-36V
|
DC9-36V
|
AC/DC220V
|
DC9-36V
|
|
RS485
|
1路R485
|
2路R485
|
2路R485
|
2路R485
|
|
RJ45
|
/
|
√
|
√
|
√
|
|
2G/4G
|
/
|
2G/4G
|
2G/4G
|
4G
|
|
通讯协议
|
MODBUS-RTU
|
MODBUS-RTU
IEC104
|
MODBUS-RTU
IEC104
|
MODBUS-RTU
IEC104
|
