开关柜红外测温传感器_开关柜红外热成像在线测温_在线无线测温装置

  高压电气设备温度监测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声和高压绝缘、空间的限制等问题，通常的温度测量方法无法解决这些问题而无法使用。我公司自主开发设计的红外温度监测系统采用红外成像的方法采集数据。传感器安装在能照射到高压设备的位置，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

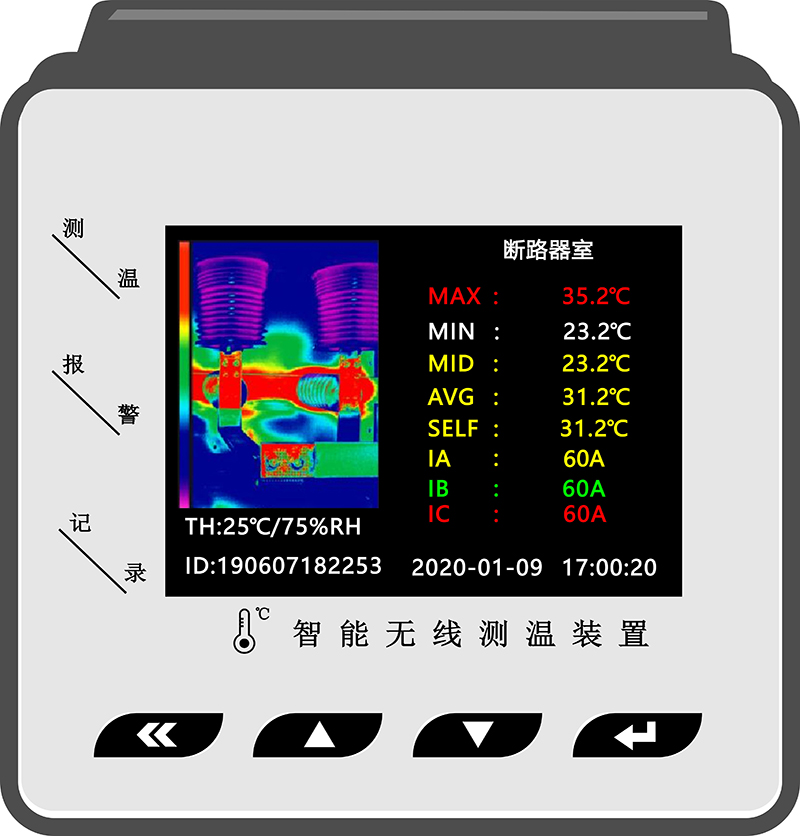

红外测温监测系统具有极高的可靠性和安全性，可视性强，可直接安装到每台高压开关、母线接头、户外刀闸或变压器旁边。系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据，实现了高压设备热故障预知维修。

主要功能：

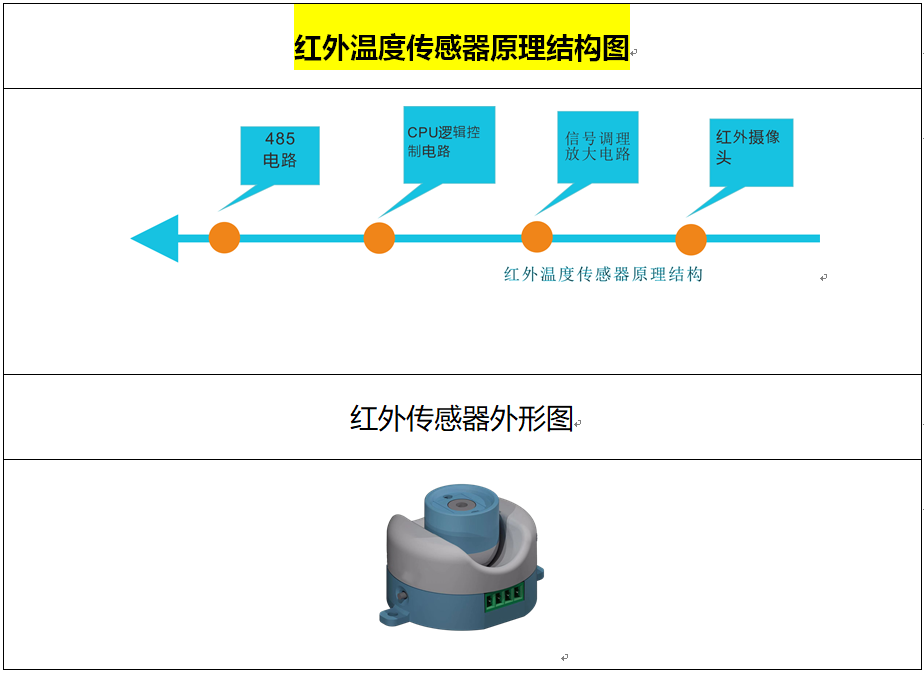

红外温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。红外温度传感器是由红外温度传感器、信号调理放大、逻辑控制电路、等组成（如下图所示）。红外温度传感器将采集到的温度数据通过485信号发送到红外测温主机。

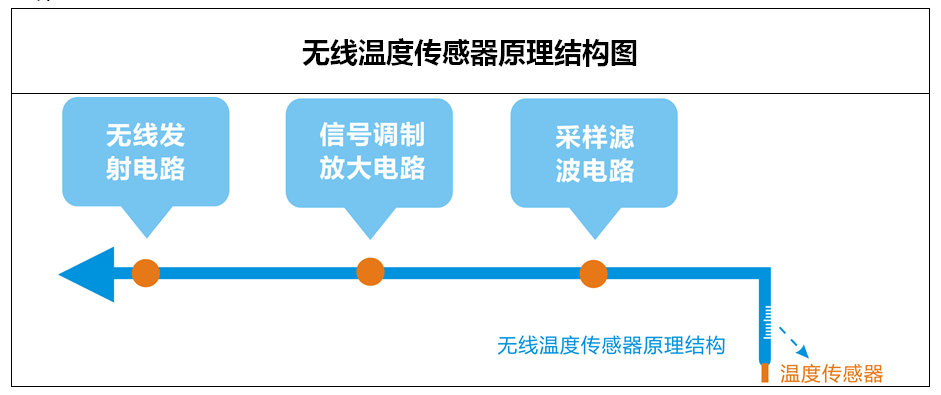

工作原理:

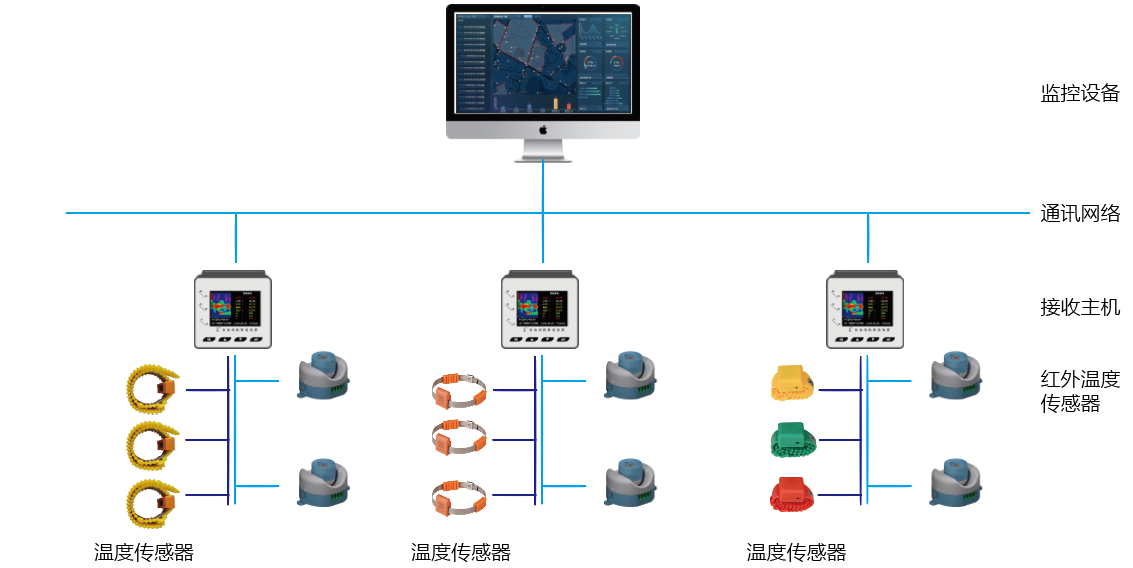

所检测到的数据全部通过无线上传到接收主机


参数介绍

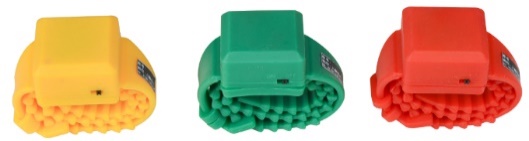

产品名称：无线温度传感器	产品名称：无线温度传感器
传感器类型：有源	传感器类型：无源
温度测量范围：-25℃～+125℃	温度测量范围：-25℃～+125℃
测量精度：±1℃	测量精度：±1℃
温度采样频率：默认5分钟	温度采样频率：默认10秒
无线频率：433MHz/2.4G	无线频率：433MHz/2.4G
无线传输距离：2.4G≤8米433M≤200米（空旷距离）	无线传输距离：2.4G≤8米433M≤200米（空旷距离）
电池使用寿命：8年	工作电源：感应取电  启动电流：≥8A
安装方式：捆绑式	安装方式：捆绑式
主体尺寸：38mm*35mm*24mm	主体尺寸：46mm*35mm*21mm
产品名称：无线温度传感器	产品名称：温湿度传感器
传感器类型：微型无源	传感器类型：有源无线、有线
温度测量范围：-25℃～+125℃	工作环境: -20 ℃~80℃
测量精度：±1℃	温度测量范围：-25℃～125℃ 湿度测量范围: 0%RH~100%RH
温度采样频率：默认20秒	温度测量精度:±1℃ 湿度测量精度:±3%RH
无线频率：433MHz	温度采样频率：默认5分钟
无线传输距离：≤200米（空旷距离）	无线频率：433MHz
工作电源：感应取电  启动电流：≥5A	无线传输距离：≤200米（空旷距离）
安装方式：捆绑式	安装方式：螺丝固定、导轨安装
主体尺寸：26mm*22.5mm*10mm	主体尺寸：60mm*45mm*28mm

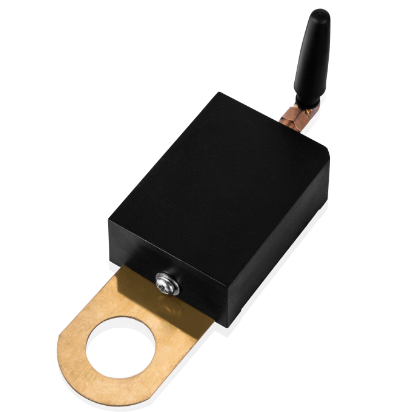

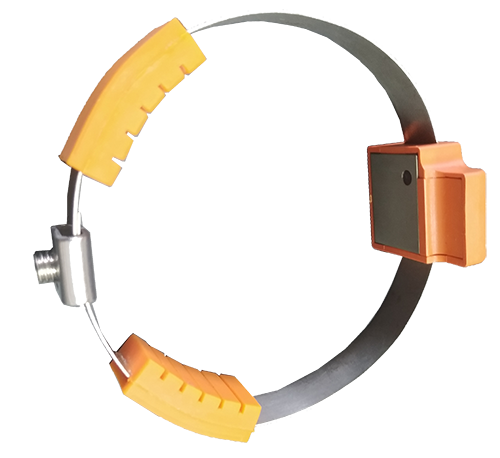

产品名称：无线温度传感器	产品名称：无线测温传感器
传感器类型：微型表带式无源	传感器类型：有源
温度测量范围：-25℃～+125℃	温度测量范围：-25℃～+125℃
测量精度：±1℃	测量精度：±1℃
温度采样频率：默认20秒	温度采样频率： 默认5分钟
无线频率：2.4G/433MHz	无线频率：433MHz
无线传输距离：2.4G≤8米433M≤200米（空旷距离）	无线传输距离：433M≤200米（空旷距离）
工作电源：感应取电  启动电流：≥5A	电池使用寿命：8年
安装方式：捆绑式	安装方式：捆绑式、螺栓固定
主体尺寸：35mm*21mm*15mm（表带总长390mm）	主体尺寸：60mm*45mm*25mm，总长：105mm

主要功能：
