概述：
变压器是电力系统的重要设备，一旦发生故障将直接影响电力系统正常供电并会引发大面积停电事件，通常电力变压器的绝缘裕度和运行可靠性选择比较高，但也会因设计、制造工艺、绝缘材料选用、运输条件现场安装调试等因素影响，给变压器留下缺陷和隐患，运行中的变压器也会因运行状态的变化，例如：负荷变化（短时的过载运行）、温度变化（变压器绕组和铁芯的局部过热）、系统过压、系统发生故障、变压器遭受系统短路电流冲击等因素影响，变压器内部存在的缺陷和绝缘薄弱点就会发生局部放电，根据大量变压器故障统计分析表明，变压器的故障仍然是以绝缘故障为主，而由变压器内部缺陷所引起的局部放电又是引发变压器绝缘损坏事故的主要原因，变压器内部的局部放电将导致变压器绝缘的劣化和缺陷的恶性循环，严重的局部放电会引起变压器突发性绝缘损坏事故，因此，需要从设备安全，系统稳定和经济运行方面加强对电力变压器的绝缘监督工作，采取有效的检测方法对运行中的变压器“健康”状况进行监测，避免变压器在运行过程中发生突发性绝缘损坏事故。
超声波局部放电检测方法是用于电力设备局部放电缺陷检测与定于的常用测量方法之一，其检测频率范围通常在20-200kHz之间，超声波局部放电监测技术可广泛应用于电力电缆及其附件、变压器、开关柜等电力设备的局放检测。
产品原理：
变压器内部存在缺陷发生局部放电（AE）时，变压器超声波局部放电检测系统通过安装在变压器金属箱箱壁上的超声波检测元件（传感器）将接收到的超声波信号进行收集和处理，通常超声波检测元件都是采用压电式传感器（压电陶瓷），检测元件首先将检测到的超声波信号转换成电信号，然后传送到信号发达单元和处理单元进行信号处理。

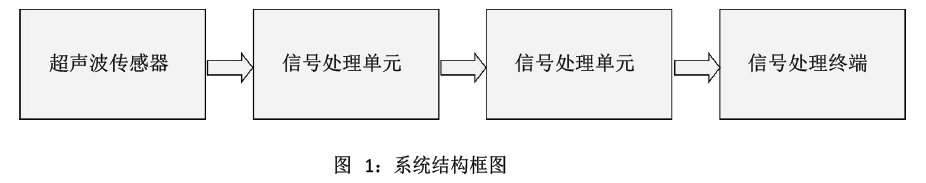

常用的超声波局放传感器包括超声波传感器、信号处理单元、信号采集段元、数据处理终端，高频局部放电监测装置结构框图如下图所示。
1、传感器
超声波传感器采用接触式超声波传感器，采用的是压电陶瓷为材料的谐振式传感器。
2、信号处理单元
针对传感器的输出信号，需要进行滤波和放大，实际测量中会有各类噪声和干扰信号，因此需要配合硬件滤波或后续数字滤波功能进行滤波，滤波后信号幅值会有一定程度的衰减，续集干过宽带放电器放大，从而达到提高局部放电信号信噪比的目的。
3、信号采集单元
将实际采集到的模拟信号转换为可供进一步处理的数字信号。
4、数据处理终端
将实际采集到的数字信号经过进一步的算法处理，通过网口或RS485 通讯接口，将数据上传到终端显示平台进行显示。
系统总体结构
使用环境：
| 温度 |
工作温度 |
-40～85℃ |
| 湿度 |
相对湿度 |
10～95%RH |
外形结构：
装置的尺寸为：（长 X 宽 X 高）120X120X55（单位：毫米）。

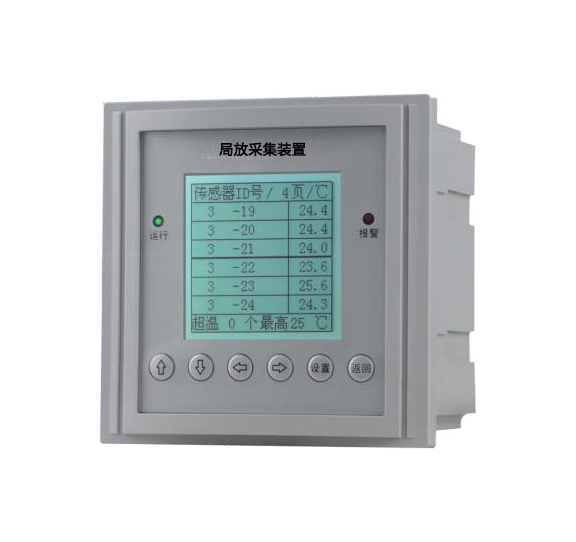

数据接收装置图片如下：
》 系统适用范围：中、高压开关柜
》 接收通道及使用：
1、地电波TEV可带32路
2、超声波AE可带32路
3、特高频UHF可带32路
4、二合一(地电波/超声波)可带32路
5、三合一(地电波/超声波/UHF)可带32路
* 一个接收器只能同时显示以上一款功能 *
》 组网方式：RS485 Modbus、无线lora、zigbee 等
》 工作电源：AC220V
》 安装场所：室内
》 安装方式：导轨式安装
》 环境温度：-25~+80℃
》 数据记录时间周期：跟随后台系统

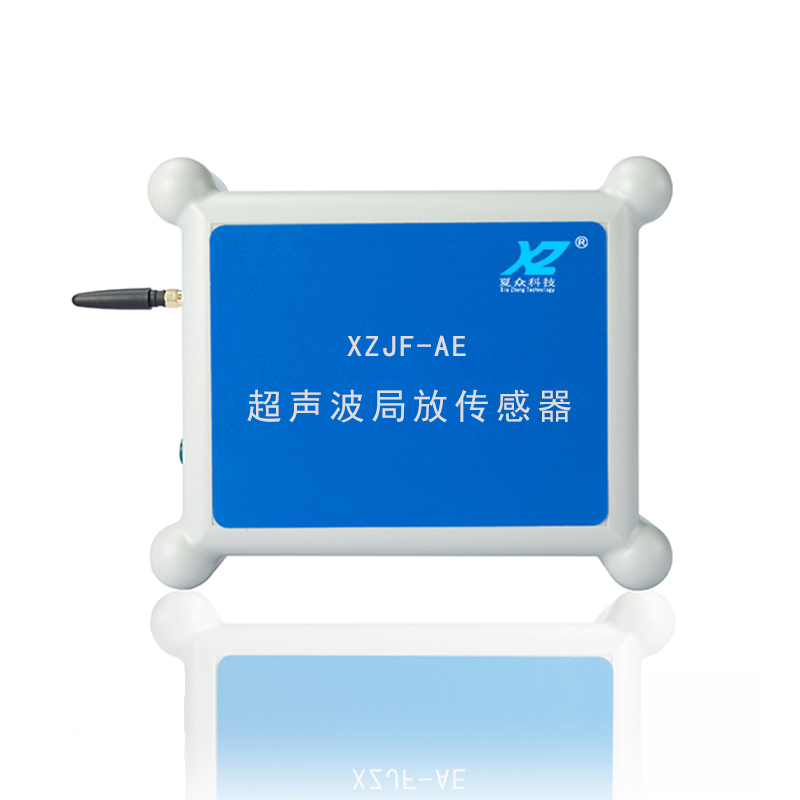

传感器及监测装置
监测装置 内置超声波传感器
性能指标：
适用范围开关柜、变压器
供电电压3.3-4.2v
超声波传感器灵敏度-65dbm
使用寿命大于3 年
通讯方式RS-485
安装方式磁吸式安装
检测原理超声波
测量范围0-68db
分辨率1db
超声波传感器中心频率40khz
施工现场：
