概述：
特高频(UHF)局放传感器智能数据采集单元是一款用于高、中、低压电力开关柜。该装置需要配合开关柜局放监测智能传感器一起使用，它是集在线特高频、数据采、数据分析于一体的多功能局放检测产品。该装置提供通讯接口可与计算机监控系统连接，支持RS485 接口MODBUS-RTU 通讯协议，通讯波特率9600，开关柜局放监测智能传感器采用高性能电池供电、吸附式安装、无线通讯等方式便于现场安装，而且在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。
主要功能 ：
1) 特高频原理定时数据采集，建议同一个配电室内的使用同一台采集器采集数据。
2) 上传UHF局放采集均值和峰值。
3) 在线采集单元上传均值、峰值、报警等级、图谱等数据。
4）具有设备参数配置功能，可进行主要参数编程设置。
5) 具有RS485 通讯接口，特殊应用可定制以太网接口。
6）数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位

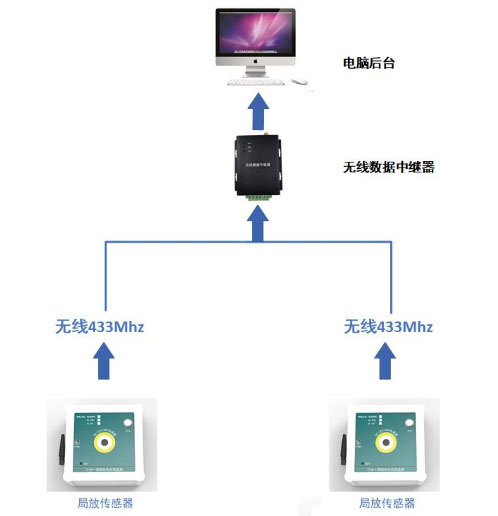

系统总体结构
使用环境：
| 温度 |
工作温度 |
-40～85℃ |
| 湿度 |
相对湿度 |
10～95%RH |
外形结构：
装置的尺寸为：（长 X 宽 X 高）120X120X55（单位：毫米）。

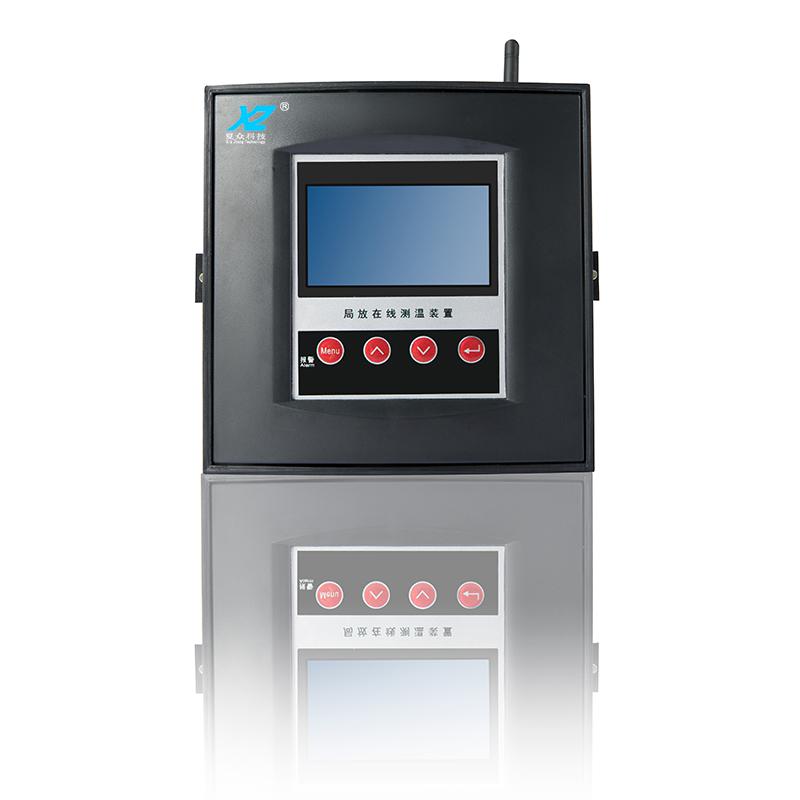

数据接收装置图片如下：
》 系统适用范围：中、高压开关柜
》 接收通道及使用：
1、地电波TEV可带32路
2、超声波AE可带32路
3、特高频UHF可带32路
4、二合一(地电波/超声波)可带32路
5、三合一(地电波/超声波/UHF)可带32路
* 一个接收器只能同时显示以上一款功能 *
》 组网方式：RS485 Modbus、无线lora、zigbee 等
》 工作电源：AC220V
》 安装场所：室内
》 安装方式：导轨式安装
》 环境温度：-25~+80℃
》 数据记录时间周期：跟随后台系统

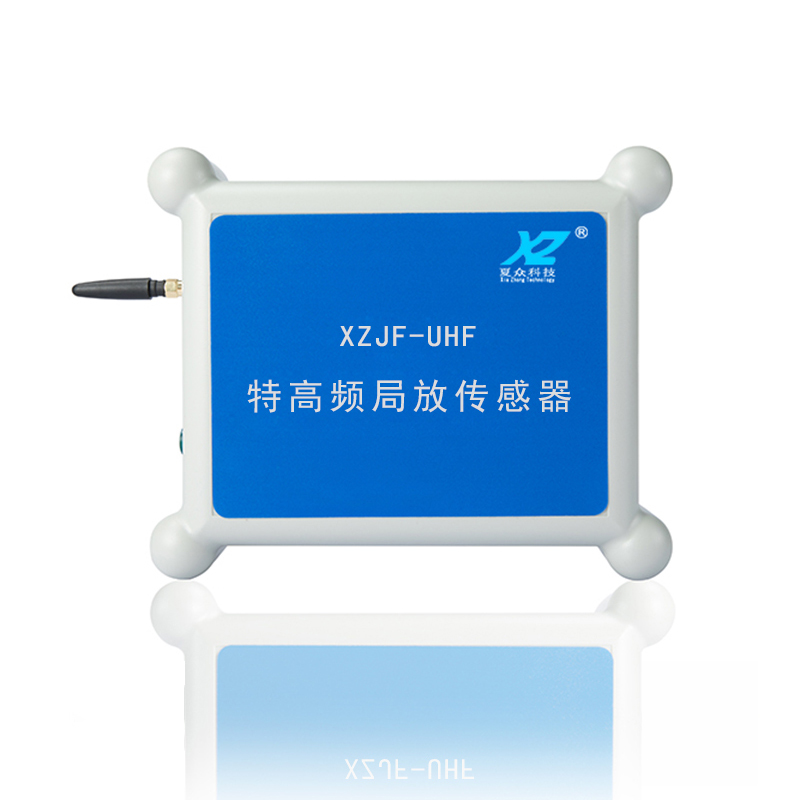

监测装置及传感器
监测装置 内置特高频传感器
技术参数：
电源（自供电）： 3.6V
灵敏度：200pC
测量范围：0-60db
分辨率：±1db
UHF 原理检测频率范围：500-1500MHZ
工作温度：- 25 ℃- 70 ℃
安装方式：磁吸式
施工现场：
