XZK6800C开关状态模拟指示仪是根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置，集一次回路模拟图、开关状态、小车工作位置、试验位置、断路器位置、接地闸刀位置、弹簧储能状态。订购时只要指定不同的订货型号并提供一次方案图即可。
该产品既简化开关柜的面板结构设计，美化开关柜的面板布局，也完善开关状态的指示功能和安全性能。
该系列产品为超薄型结构，装入深度仅25mm，且从插拔式端子的侧面接线，保证不会碰到中门内的断路器；装入中门后，在后面板装一防爆罩，同时将线缆封闭，确保符合机械五防要求，这种安装方式适用于各种配置的开关柜。
主要参数：
使 用 环境 ：- 1 0℃ ～5 0℃,≤9 5 % R H
存 储 环境 ：- 4 0℃ ～8 0℃,≤9 5 % R H 抗 电 强度 ： 外 壳 与 端子 之 间 ≥A C 2 0 0 0 V
绝 缘 性能 ： 外 壳 与 端子 之 间 ≥1 0 0 MΩ 工 作 电源 ：A C / D C 8 5～2 6 5 V
功 耗 ：<5W
通 讯 ：R S 4 8 5 M O D B U S R T U (用 户 可 选 ）
( 1 )在 中门 上 开7 3 × 1 6 1 m m矩 形 孔 ， 将 其装 入 。 ( 2 )安 装方 式 一 ： 支 架安 装 。 ( 3 )安 装方 式 二 ： 在 开孔 上 下 开4个 直 径4 m m的圆 孔 ， 用 螺 丝安 装 紧 固 即 可 ， 插
拔 式 侧 面 引 出线 可 用 金 属 罩封 闭 或 用 尼 龙套 管 隔 离

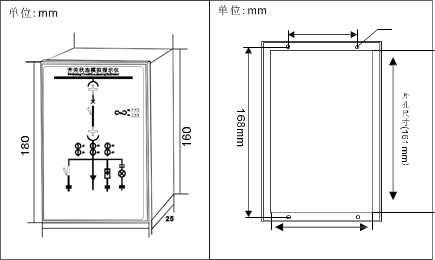

外形及安装尺寸图：
常规接线端子图：
