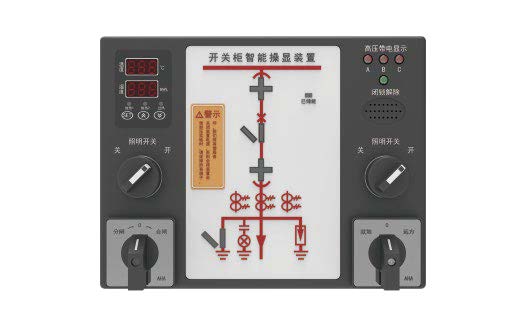

该系列开关柜智能操控装置是一款新型多功能、模拟动态一次图指示，断路器分合状态指示、储能指示、接地开关状态指示、手车位置指示、带温湿度数码显示及自动调节的智能装置、本产品适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。
产品特点：
- 动态一次模拟图
- 温湿度数码管显示及自动调节
- 手动加热/自动控制
- 带电显示及闭锁
- 带电自检功能（选配）
- 核相验电接口（选配）
- 人体感应功能（选配）
- RS485通讯 （选配）
- 报警输出接口
- 闭锁输出接口
- 照明输出接口
- 语音防止误操作提示
- 远方/就地操作
技术指标:
- 供电电源：AC/DC 85~265V
- 工作环境：温度-30℃～+65℃ 相对湿度≤90%RH 大气压强：≤2500pa
- 功耗：≤5W
- 抗电强度：外壳与端子间≥AC2kV
- 绝缘性能：外壳与端子间≥100MΩ
- 模拟图（面膜）的制作：
- 根据用户现场实际的一次接线方案、电压等级设计面膜。
- 动态模拟对象：
- 断路器、手车位置、接地开关、储能等、动态地根据实际信息变化面膜上的一次接线图，从而实现动态模拟的目的，模拟图显示如下：
- 分闸（或回路）显示
- 合闸（或回路）显示
- 分合闸回路完好指示
- 接地显示
- 储能显示
- 工作位置显示
- 试验位置显示
- 手车进出过程中动态显示
- 断路器、接地刀防误闪烁提示
- 温湿度测量及调节：
- 最多可测量及显示两路温湿度数据，且可实现对温湿度的自动调节。
- 语音防误提示：
- 断路器合闸状态误将手车从试验位置推至工作位置时语音提示“请分断路器”。
- 接地开关合位状态，误将手车从试验位置推至工作位置时，语音提示“请分接地开关”。
- 断路器合闸状态、接地开关合位状态，误将手车从试验位置推至工作位置时示
- “请分断路器，请分接地开关”
开孔尺寸及接线端子图:
