产品描述
1  产品介绍
1.1  功能概述
避雷器远传表计主要用于 35kV~750kV 电压等级变电站金属氧化物避雷器的绝缘状态在线监测，装置能够实现对避雷器的泄漏电流、阻性电流和动作次 数的监测功能，能够在本地显示避雷器泄露电流和动作次数，并且将泄漏电流、 阻性电流和动作次数通过通信远传至综合监测单元。
1.2 性能特点
避雷器远传表计具有以下性能特点：
  1. 避雷器运行监测器采用铸铝外壳，美观大方；两位电磁式计数器记录避雷器放电次数。循环累加数字计数，清晰明显、自动归零。
2) 避雷器监测单元采用高精度零磁通电流传感器和高性能微处理芯片，有效降低泄露电流采集过程中产生的角差，为阻性电流计算提供精准的相位信息。
3) 采用高可靠性电子元器件，其良好的温度特性以及优异的抗老化性能，适用于在电力系统中的长期可靠运行。
4) 独特的电流保护回路，能够承受多种雷电冲击电流并保持可靠运行。
5) 密封性能优良，符合 IP65 防护等级，适用于户外环境运行。
2  技术参数
2.1  工作电源
1) 额定工作电压：AC 220V，电压允许偏差-20％~+15％；
2) 额定频率：50Hz，允许偏差±1%；
3) 功率损耗：≤6W。
2.2  环境条件
1) 使用环境温度：-40℃~+85℃；
2) 贮存环境温度：-25℃~+55℃；
3) 相对湿度：5％~95％；
4) 大气压力：70kPa~106kPa

2.3  主要监测参数

监测参数 测量范围 测量误差
全电流 0.5mA~50mA ≤±(读数×1%+5μA)
动作次数 0~999 0
阻性电流 100μA~5mA ≤±(读数×1%+5μA)

2.4绝缘性能参数


测试部位 绝缘电阻 工频耐压 冲击耐压
电流输入回路对电源回路 >5MΩ 2kV/1min 5kV
电流输入回路对通信回路 >5MΩ 2kV/1min 5kV
电源回路对通信回路 >5MΩ 2kV/1min 5kV

2.5  电磁兼容性能参数


测试项目 标准依据 严酷等级
静电放电抗扰度 GB/T 17626.2 4 级
射频电磁场辐射抗扰度 GB/T 17626.3 3 级
电快速瞬变脉冲群抗扰度 GB/T 17626.4 4 级
浪涌(冲击) 抗扰度 GB/T 17626.5 4 级
射频场感应的传导骚扰抗扰度 GB/T 17626.6 3 级
工频磁场抗扰度 GB/T 17626.8 5 级
脉冲磁场抗扰度 GB/T 17626.9 5 级
阻尼振荡磁场抗扰度 GB/T 17626. 10 5 级
阻尼振荡波抗扰度 GB/T 17626. 12 3 级



3  基本原理

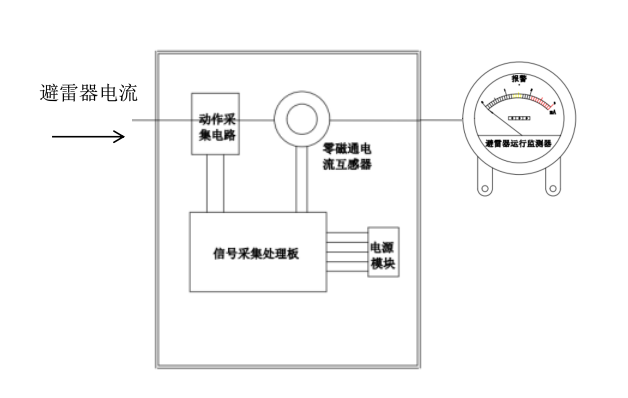

避雷器远传表计的基本原理如图 1 所示。
装置由避雷器运行监测器、避雷器监测单元（监测单元包括零磁通电流传感器、动作次数采集电路、信号采样处理板及电源模块）和远传IED构成。

避雷器远传表计原理图

除此之外系统还综合监测单元以及监测后台，系统原理图如图 2 所示。

 系统原理图

避雷器远传表计在被监测设备本地安装，与综合监测单元通过 RS485 总线进行通信，综合监测单元通常安装在被监测设备附近的智能监测柜或汇控柜(简称智能柜)内，与监测后台之间的通信符合IEC61850通信规约。

4  接线与安装

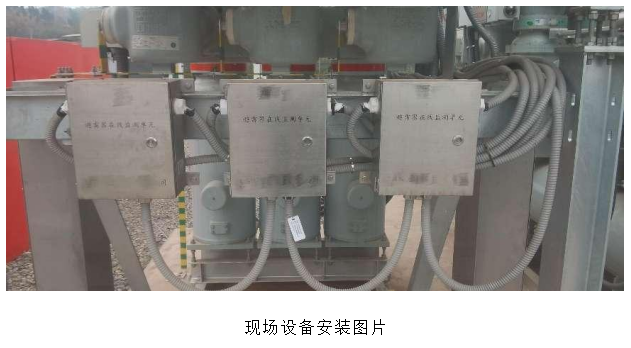

避雷器远传表计采用串联方式接入避雷器的接地回路，采集避雷器接地回路中的电流。现场典型安装示意图如下图所示。

安装时，监测单元的进线端与避雷器的接地端通过铜排连接，监测单元的接地端通过固定底板与避雷器支柱上的接地支架连接，从而与大地连接。装置安装高度约为2m ，便于运行人员巡视观察。

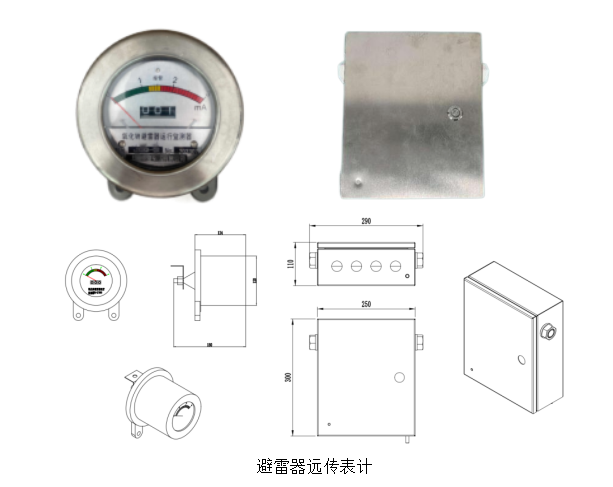

5  设备实物及后台

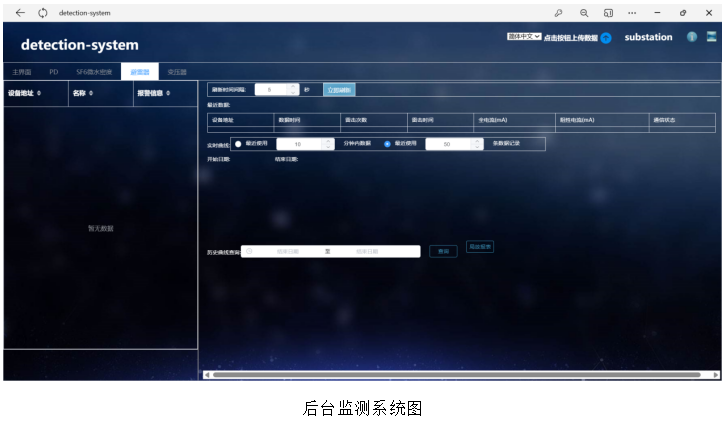

避雷器远传表计系统上传的数据进行分析，以趋势图、报表等形式展现，并提供报警功能。用户可以通过Web应用服务软件很方便的获得设备的实时数据、历史数据和趋势图等。
