产品描述

1 产品介绍

1.1 功能概述

近几十年来SF6气体作为优良的绝缘介质和灭弧介质在高压电力设备绝缘领域得到越来越广泛的应用。气体绝缘金属封闭电器GIS的应用打破了传统变电站的概念使紧凑型、高电压、大容量新式变电站的发展得以实现成为城网变电站改造的重要途径。
但随着GIS设备的运行，当SF6气体中的水分含量增大或由于气体泄漏，会造成绝缘性能下降，影响GIS的安全运行。由于绝缘性能下降而引起的GIS故障时有发生，因而如果能够在线监测GIS中SF6气体中的微水含量和密度就可以防患于未然。
SF6数字化密度远传系统主要用于110kV～750kV电压等级的断路器或GIS中SF6气体状态在线监测，装置能够实现对气体温度、密度、微水体积分数（PPM）的监测功能，并且将温度、密度、微水体积分数（PPM）通过通信远传至综合监测单元。

1.2 性能特点

1. 监测GIS设备中SF6气体的温度、密度、微水体积分数（PPM）；
2. 采用全封闭设计，防水抗尘，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境；
3. 消除了测量过程中温度、压力对微水的影响，数据稳定；
4. 采用温度、微水集成芯片，直接测量气体温度，消除气室内外的温差，密度值计算准确；
5. 采用水汽分压力的方式测量微水值（与镜面法测量气体微水的计算方式相同），测量准确。

1.3 监测系统

XZ-WS810型SF6数字化密度远传系统由表计、监测终端以及后台监控计算机构成。SF6数字化密度远传系统表计与SF6气体气室连接，监测终端为通讯转接，通过RS485数据

传输至后台计算机的软件系统。
SF6数字化密度远传标记采集高压开关中SF6气体的温度、压力、湿度等模拟信号，用RS485总线方式传输。表计之间以RS485“手牵手“的方式级联，最终将该信号输入SF6气体密度监测终端。
SF6数字化密度远传系统属于光机电一体化领域中基于PC机的工业生产过程监控系统，本产品主要应用SF6电气开关设备中SF6气体在线监测系统，能够实时在线监测SF6电气开关设备中的SF6气体温度、密度、微水体积分数（PPM），并提供实时数据采集显示、数据远传、故障报警传输、后台数据显示与分析。

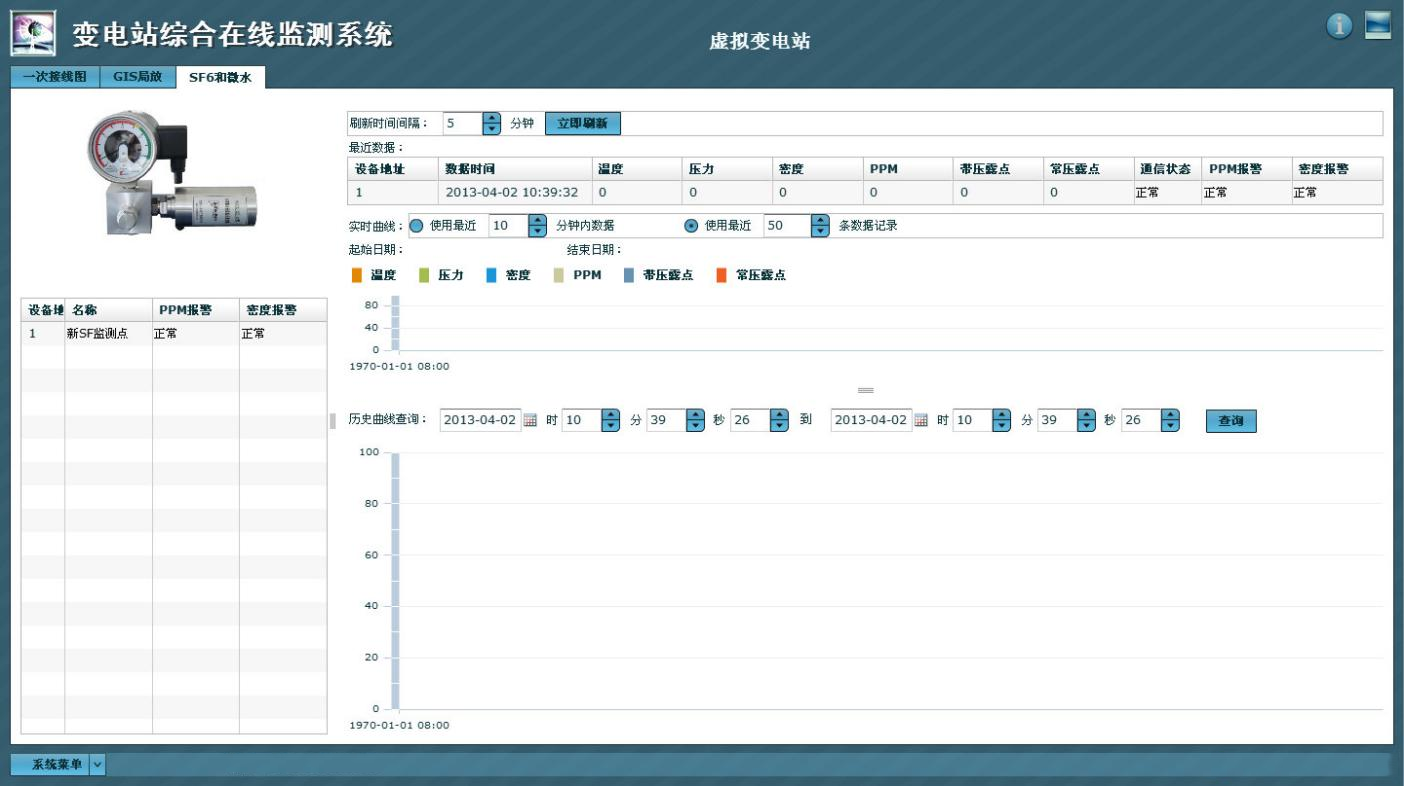

SF6数字化密度远传系统上传的数据进行分析，以趋势图、谱图、报表等形式展现，并提供报警功能。用户可以通过Web应用服务软件很方便的获得设备的实时数据、实时谱图、历史数据和趋势图等。

2 技术指标

2.1 工作条件

1 环境温度：-40℃～+65℃
2 工作电源：DC12V
3 环境相对湿度：5％～95％
4 大气压力：70kPa～106kPa
5 最大温度变化率：30℃/h
6 太阳辐射：≤1120W/m2
7 有凝露、降水（雨、雪、雹等）、结冰和结霜条件，降雨强度≤15mm/min

2.2 参数性能

表1 性能参数表

序号	参数	检测范围	精度
1	温度	-40～65℃	±0.5℃
2	压力	0～1.00MPa（abs.）	±1％FS
3	露点	-50℃～+20℃	±2℃
4	微水	10～20,000 ppmv	±4％FS
5	密封性能	漏气率≤1×10^-9Pa.m3/s （氦气检漏）
6	防护等级	IP67
7	通信接口	RS485
8	传感器功耗	300mW

密度： SF6断路器中的SF6气体是密封在一个固定不变的容器内的，在20℃时的额定压力下，它具有一定的密度值。

微水体积分数：微水指标是体积比率:ppmv(V为下标表示以体积为参数)每一百万份的气体单位体积中所含水分所占体积数，因其所含水分少之又少所以称之为微水。微水在工业中对环境干燥程度要求严格的地方应用较多。

露点：露点/露点温度Td，在空气中水汽含量不变，保持气压一定的情况下，使空气冷却达到饱和时的温度称露点温度，简称露点，单位用℃或℉表示[1]。实际上也就是水蒸气与水达到平衡状态的温度。实际温度（t）与露点温度（Td）之差表示空气距离饱和的程度。当t>Td时，表示空气未饱和，当t=Td时，已饱和，当t

2.3 电磁兼容性能

● 静电放电 Ⅳ级 ● 阻尼振荡波抗扰度试验 Ⅲ级
● 电磁场辐射 Ⅲ级 ● 电快速脉冲 Ⅳ级
● 浪涌抗扰度 Ⅳ级 ● 射频场感应的传导骚扰抗扰度 Ⅲ级
● 工频磁场抗扰度 Ⅴ级 ● 脉冲磁场抗扰度 Ⅴ级
● 阻尼振荡磁场抗扰度 Ⅴ级

2.4 机械特性

● 振动试验 I级 ● 冲击试验 I级
● 碰撞试验 I级

3 设备主要尺寸

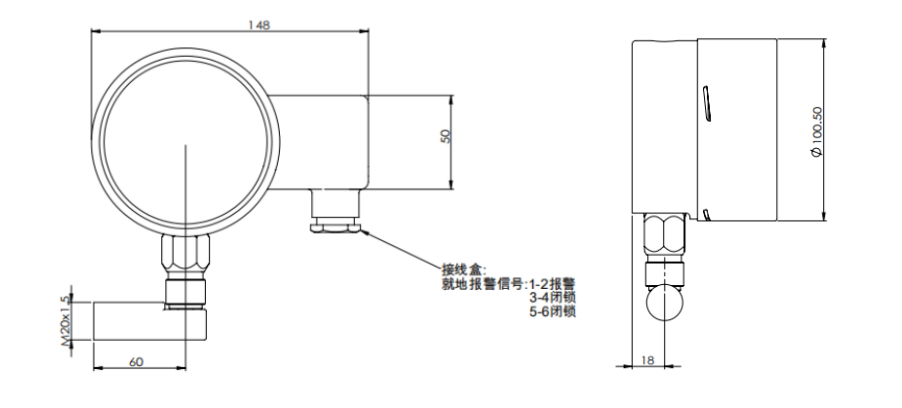

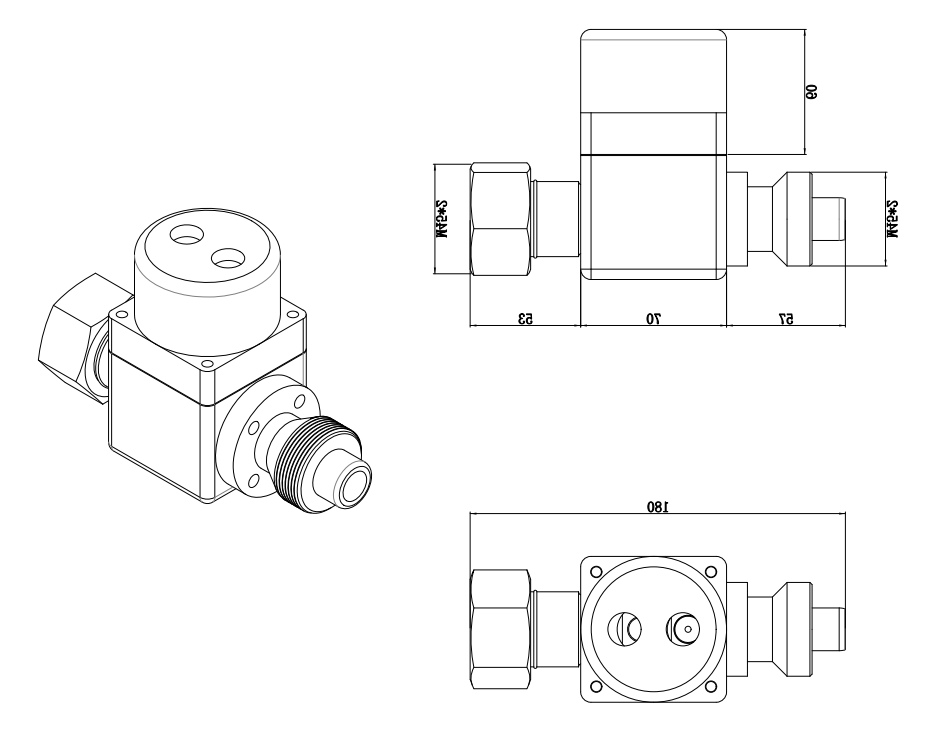

3.1 SF6数字化密度远传表计

3.2 SF6气体密度监测终端

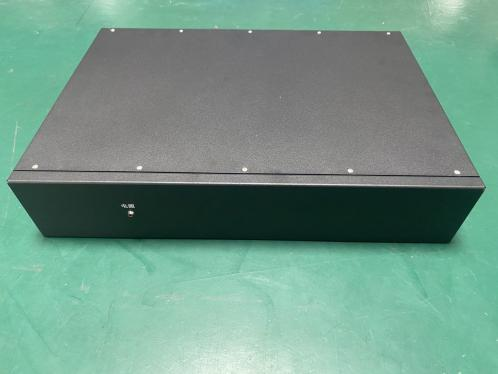

2U机箱（465x310x88.1mm）

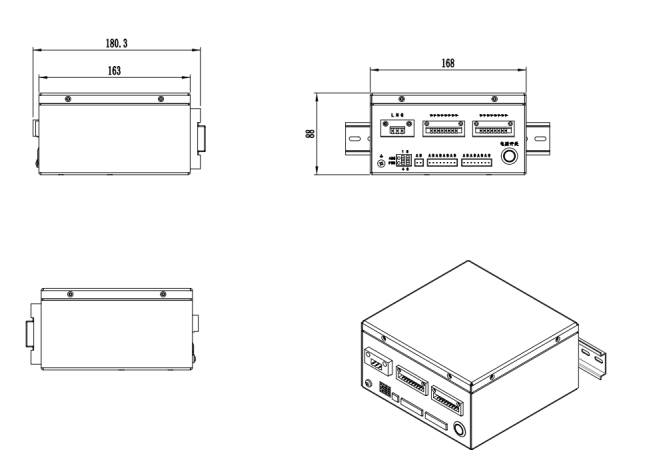

定制小机箱
