XZ-TX 铁芯接地在线监测装置主要用于 35kV~750kV 电压等级变电站变压器。
变压器铁芯接地电流在线监测系统是集控制、测量、分析等技术于一体的精密设备。系统由户外部分和户内部分组成，户外部分有:铁芯接地电流在线监测系统;户内部分有在线监测后台、分析软件。

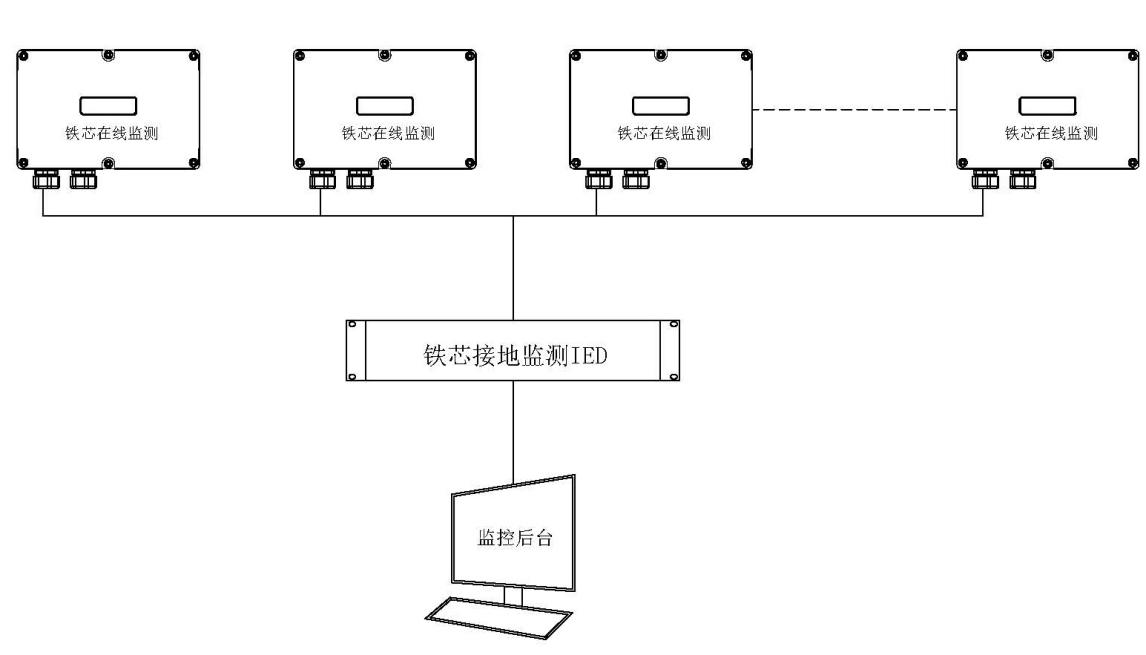

实施方案拓扑图：
各站点铁芯接地电流监测仪通过设备的485总线和转换IED，将数据发送到中控电脑上，由专用的软件维护数据，用户既可以通过计算机浏览器来进行操作。
二、设备主要技术标准与使用环境
遵循的主要技术标准：
国家能源局2014年《防止电力生产事故的二十五项重点要求》
B/T 7261-2008 继电保护和安全自动装置基本试验方法
GB/T 14598.3-2006 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验
GB/T 2423.1-2001 电工电子产品环境试验第2部分试验A:低温
GB/T 2423.2-2001 电工电子产品环境试验第2部分试验B:高温
GB/T 11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）
GB/T 17626.2-2006 电磁兼容试验和测量技术静电放电抗扰度试验
GB/T 17626.3-2006 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T 17626.4-2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T 17626.5-2008 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验
GB/T 17626.6-2008 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度
GB/T 17626.8-2006 电磁兼容试验和测量技术工频磁场抗扰度试验
GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验
GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验
GB/T 17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰试验。
GB/T 4208-2008 外壳防护等级（IP代码）
三、供货设备技术条件
3.1一般使用条件
a)环境温度：－40℃ ~ ＋80℃
b)相对湿度：5％～100％
c)大气压力：80kPa～130kPa
d)电源电压：宽范围交直流兼容电压输入110~220VAC/DC
e)功率：≤10VA
f)防护等级：≧IP55级
3.2技术参数
3.3 装置应采用全数字式、一体化的就地智能监测单元，传感器与信号调理电路、CPU和通信等都集中在智能监测单元，
在设备现场连续实时地对监测参数就地进行信号转换、采集、处理。
3.4监测单元应采用进口处理器，要求性能稳定、分辨率高、数据处理实时性强，能适合强电磁干扰环境下微小信号的处理。
| 主变铁芯、夹件监测单元 |
| 序号 |
参 数 名 称 |
单位 |
参数值 |
| 1 |
传感器类型 |
|
穿芯式CT |
| 2 |
铁芯、夹件
接地电流 |
测量范围 |
mA |
0.1～1000 |
| 误差 |
mA |
±（0.5%读数+读数0.01mA) |
| 分辨率 |
uA |
10 |
| 防水等级 |
IP |
55 |
| 3 |
装置设计使用寿命 |
年 |
超过8年 |
| 4 |
采样周期 |
s |
≤2 |
| 5 |
传输周期 |
s |
≤60 |
| 6 |
通讯接口 |
|
RS485 |
| 7 |
数据传输方式 |
|
RS485 |
| 8 |
静电放电抗干扰试验 |
等级4 |
接触放电电压±8KV
空气放电电压±15KV（附报告） |
| 9 |
射频电磁场辐射抗干扰试验 |
等级3 |
电场强度：10V/m
频率：80~1000MHz（附报告） |
| 10 |
电快速瞬变脉冲群抗扰度试验 |
等级4 |
电源试验电压：±4KV
信号试验电压：±2KV
重复率：5kHz（附报告） |
| 11 |
浪涌（冲击）抗扰度试验 |
等级4 |
线-线试验电压：±4KV
线地试验电压：±2KV
波形：1.2/50µS电压波
8/20µS电流波（附报告） |
| 12 |
射频场感应的传导骚扰抗扰度 |
等级3 |
试验电压：10V
试验频率0.15-80MHz（附报告） |
| 13 |
工频磁场抗扰度试验 |
等级5 |
磁场强度:100A/m（附报告） |
| 14 |
脉冲磁场抗扰度试验 |
等级5 |
磁场强度:1000A/m
脉冲波形:6.4/16µS（附报告） |
| 15 |
阻尼振荡磁场抗扰度试验 |
等级5 |
磁场强度:100A/m
震荡频率:0.1、1MHz（附报告） |
3.5 电流信号采集应采用一匝穿芯式零磁通互感器，增加自适应动态电子电路，在测量范围内线性度好，传感器采用三层屏蔽设计，抗干扰能力强，电磁兼容性好。
3.6 采用RS485通讯接口，内嵌标准的Modbus协议规约，轻松实现系统的对接。
3.7具备铁心泄露电流的全电流、基波电流、频率等的测量功能。同时就地对数据进行分析，给出就地显示。
3.8采用一匝穿芯方式进行信号取样，不需要在在监测回路中串入取样部件。监测装置不影响监测本体的正常安全运行。
3.9装置采用金属屏蔽机箱，外部接口与内部电路完全实现电气隔离，装置整体满足相关标准的电磁兼容要求，运行安全可靠。
四、设备安装方式
4.1监测单元安装

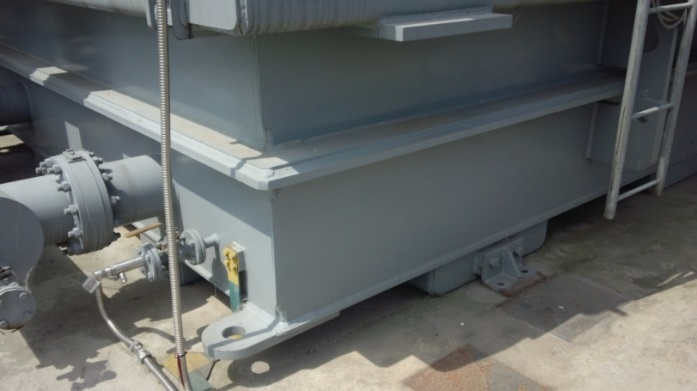

铁芯接地电流监测仪安装在主变的本体上，根据主变的外形和铁芯接地线的位置走向等实际情况来确定安装方案，设计安装支架。
下面以现场的实际安装实例进行说明：

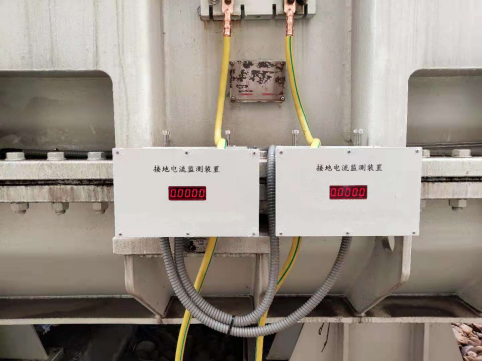

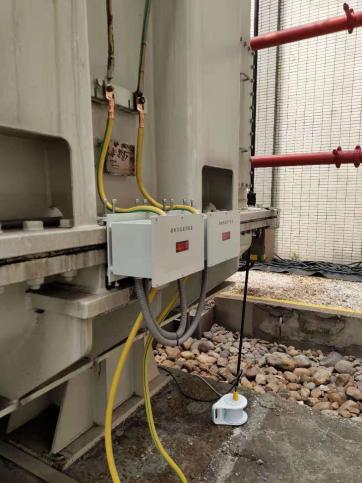

现场主变的铁芯接地用铜排连接，设备直接安装在铜排走向经过的位置，接地铜排直接穿过设备上的穿心孔；也可将接地铜排换成软导线穿过设备上的穿心孔后再就近接地。
安装支架设计成L型，一侧作为单元的安装面，一侧作为固定在主变上下壳体连接的裙边。

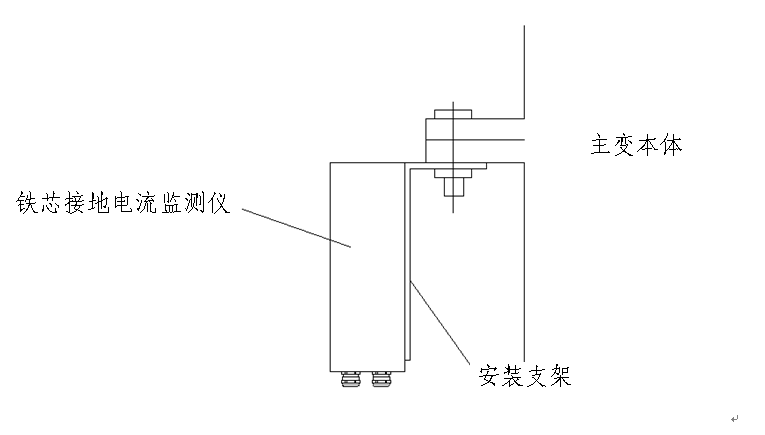

1）主变的上下壳体间的连接是用螺栓连接的，就可以利用主变的螺栓来固定安装支架。

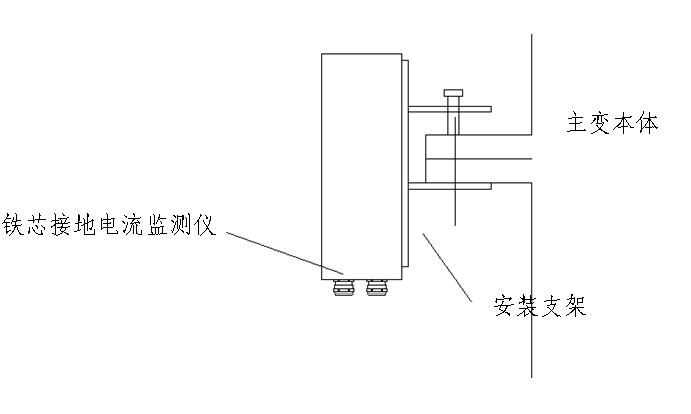

2）如果主变上下壳体是焊接的那么可以把支架设计成夹具形式固定在主变上。
如下图
3）监测单元的也支架可以焊接在主变本体上。
4.2 现场设备安装过程实例
铁芯接地电流监测仪安装过程比较简单，前期必须做好准备工作，安装时可以不停电进行安装，但要做好旁路连接和安全监督监护。
1）提前加工好安装支架，用户在安装前先到现场了解需安装位置和固定方式，根据现场实际情况加工好安装支架，安装支架建议用不锈钢材料，若用普通钢板需做好耐腐蚀防护。
2）根据电缆走向预估好电缆长度，在安装前将电源航空插头预先焊接好。
3）准备工作做好后，整个安装过程1人半天即可完成。

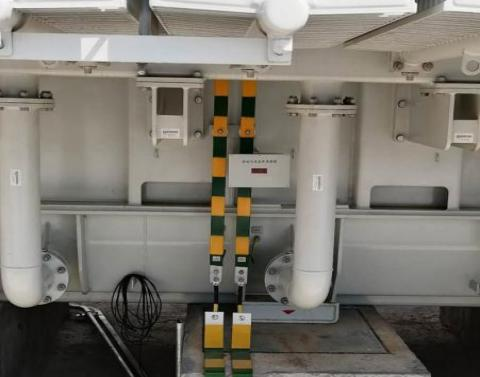

4）采样穿心回路即可用铜排也可以用软导线，如下图：
5）安装步骤及使用：用旁路将铁芯接地回路隔离。

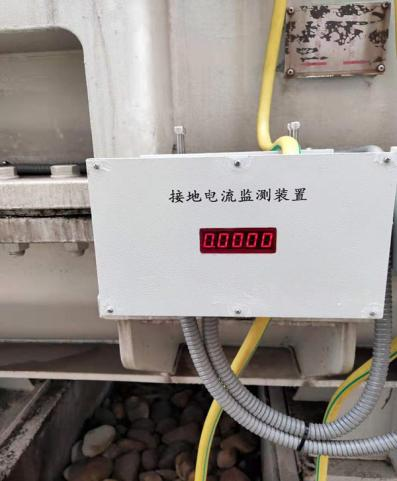

安装好设备，并接好线 设备通电看测量数据
