一、系统概述。
电机、风机、泵类等旋转设备的运行状态的监测是设备管理工作的关键。为此，夏众科技采用物联网技术、嵌入式技术、振动传感技术、温度传感技术、低功耗技术、 FFT 技术、AIT 加密算法等研发了智能化的旋转设备状态检测系统，
系统由传感器、采集仪和监控软件系统、手机 APP 四个部分组成。系统通过实时检测设备的温度和振动，实时监视旋转设备运行状态，协助设备管理人员掌握设备运行数据，及时发现隐患和故障，实现预短性维修，从而帮助企业全面提升设备的管理水平。

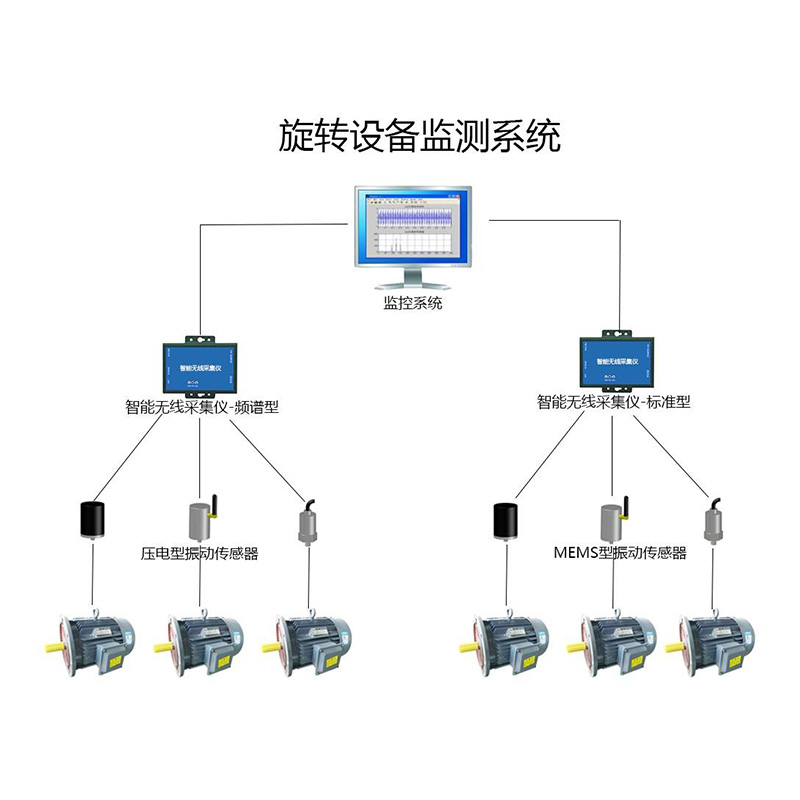

二、系统架构。

系统由传感器、采集仪、监控系统和手机 APP 四部分组成。其中：振动传感器分为压电型和 MEMS 型；监控系统分为智能型和频谱型。

三、应用场景。

煤矿、化工、冶金、发电、建材、汽车、机械制造、军工和科研教学等诸多领域的电机、减速机风机、发电机、空压机、离心机、水泵等旋转设备振动和温度的在线测量。

四、智能传感器技术性能及选型

１、XZ 系列振动传感器

型号项目	XZ2000-1A	XZ2000-1T D	XZ2000-3D	XZ2000-3T D	XZ2000-W1D	XZ2000-W1 TD	XZ2000-W3 D	XZ2000-W3 TD
功能描述	单轴振动输出 4-20mA	单轴温振输出 485	三轴振动输出 485	三轴温振输出 485	无线单轴振动	无线单轴温振动	无线三轴振动	无线三轴温振
振动测量范围(mm/s)	0-50	0-50	0-50	0-50	0-50	0-50	0-50	0-50
振动测量精度	±1.5％	±1.5％	±1.5％	±1.5％	±1.5％	±1.5％	±1.5％	±1.5％
振动测量方向	单轴	单轴	三轴	三轴	三轴	三轴	三轴	三轴
频率范围(Hz)	10-1600	10-1600	10-1600	10-1600	10-1600	10-1600	10-1600	10-1600
温度测量范围(℃)	-40-150	-40-150	-40-150	-40-150	-40-150	-40-150	-40-150	-40-150
温度测量精度(℃)	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
信号输出	485	485/	485	485	无线	无线	无线	无线
无线类型					F/蓝牙/NB/4G	F/ 蓝牙 /NB/4G	F/ 蓝牙 /NB/4G	F/ 蓝牙 /NB/4G
传输距离					L:5km 蓝牙 100m NB 和 4g:不限	L:5km 蓝牙 100m NB 和4g:不限	L:5km 蓝牙 100m NB 和4g:不限	L:5km 蓝牙 100m NB 和4g:不限
检测周期	实时	实时	实时	实时	30min	30min	30min	30min
发送条件	实时	实时	实时	实时	30min	30min	30min	30min
信号强度					5dbm	5dbm	5dbm	5dbm
供电方式	外供电	外供电	外供电	外供电	电池	电池	电池	电池
供电电压	24V	24V	24V	24V	3.6V	3.6V	3.6V	3.6V
电池容量(mAH)					9000	9000	9000	9000
电池寿命(月)					24	24	24	24
防护等级	IP67	IP67	IP67	IP67	IP67	IP67	IP67	IP67
外形尺寸(mm)					∮40mm×70mm	∮ 40mm × 70mm	∮ 40mm × 70mm	∮ 40mm × 70mm
安装方式	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸

２、XZ 系列加速度传感器

型号项目	XZ2000-1TDG-LW	XZ2000-W1TDG-LW	XZ2000-3TDG-LW	XZ2000-W3TDG-LW
功能描述	无线单轴加速度	无线单轴温度加速度	无线三轴加速度	无线三轴温度加速度
传感器类型	MEMS	MEMS	MEMS	MEMS
测量范围 (g)	+/-0.004g-+/-8g	+/-0.004g-+/-8g	+/-0.004g-+/-8g	+/-0.004g-+/-8g
横向灵敏度)	<10%	<10%	<10%	<10%
振动测量方向	单轴(x 或 z)	单轴(x 或 z)	三轴(x.y.z)	三轴(x.y.z)
频率响应范围(Hz)	10-1600	10-1600	10-1600	10-1600
温度测量范围(℃)		-40-150		-40-150
温度测量精度(℃)		±0.5		±0.5
无线类型	WIFI/蓝牙/LORA	WIFI/蓝牙/LORA	WIFI/蓝牙/LORA	WIFI/蓝牙/LORA
传输距离	30m/100m/5KM	30m/100m/5KM	30m/100m/5KM	30m/100m/5KM
检测周期	1 小时一次	1 小时一次	1 小时一次	1 小时一次
发送条件	1 小时一次	1 小时一次	1 小时一次	1 小时一次
供电方式	ER26500	ER26500	ER26500	ER26500
供电电压	3.6v	3.6v	3.6v	3.6v
电池容量 (mAH)	9000mAH	9000mAH	9000mAH	9000mAH
电池寿命 (月)	4 年	4 年	4 年	4 年
防护等级	IP67	IP67	IP67	IP67
外形尺寸 (mm)	∮43mm×92mm	∮43mm×92mm	∮43mm×92mm	∮43mm×92mm
安装方式	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸	螺栓或磁吸

五、产品尺寸

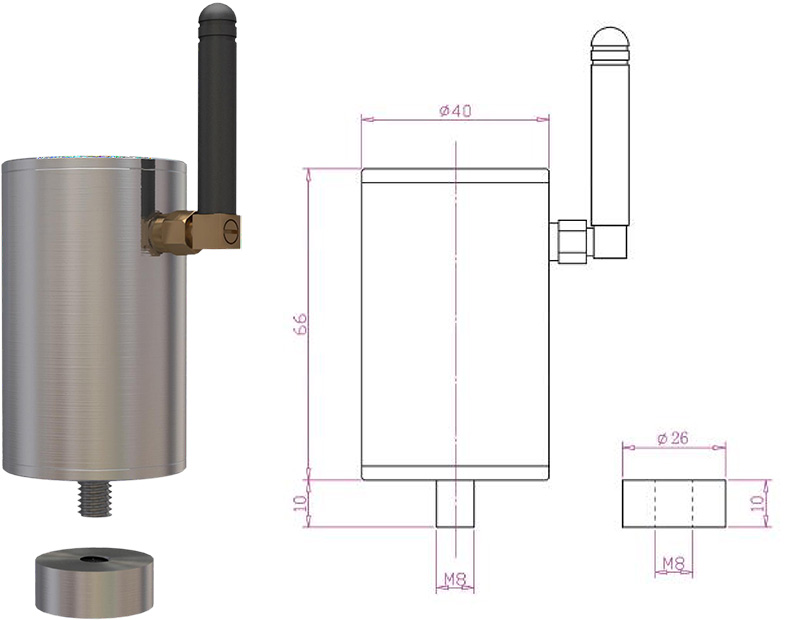

１、无线类Ａ：外置天线外径：∮40mm
高度：76mm=66mm(壳体)+10mm(螺柱或磁体)

B：内置天线外径：∮43mm
高度：92mm=82mm(壳体)+10mm(螺柱或磁体)

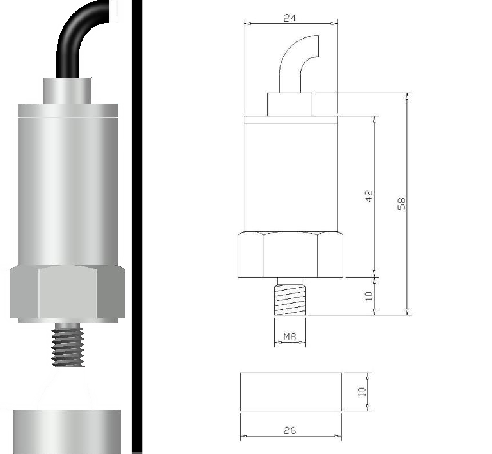

２、有线类（485,4-20mA）外径：∮24mm
高度：58mm=48mm(壳体)+10mm(螺柱或磁体)

六、引用标准
GB/T 29531-2013《泵的振动测量与评价方法》 GB 4832-1984《大电机振动测定方法》
GB/T 10068.2-1988《旋转电机振动测定方法及限值振动限值》
GB14711-93《中小型旋转电机安全通用要求》
GB/T 33904-2017《工业物联网仪表服务协议》
GB/T 34072-2017《物联网温度变送器规范》
